DCU-100C 는 국내 ㈜신영이엔티의 전력제어 장비와 통신을 위한 드라이버이다.

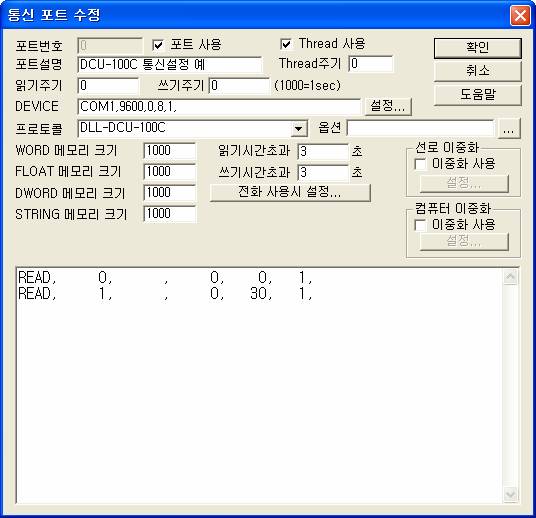

<그림 1>은 DCU-100C 통신 드라이버의 통신설정 예이다.
<그림 1> DCU-100C 드라이버의 통신 설정 예
<그림 1>의 DEVICE 설정은 연결된 통신포트( COM1 ), 통신 속도( 9600 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ) 순으로 장비에 설정된 값을 입력한다.
DCU-100C의 드라이버의 읽기 작성 형식
DCU-100C 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 스테이션 – DCU 스테이션 번호. ( 0 ~ 15 )
2) 읽을 명령어 – 사용안함. ( 빈칸으로 설정 )
3) 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. ( 장비에 따라 정해져 있음, <표 1> 참조 )
읽기 설정 예)
READ, 0, , 0, 0, 1,
READ, 1, , 0, 30, 1,
<표 1>은 DCU-100C 통신 드라이버로 읽은 값의 저장위치와 저장내용이다.
| 저장위치 | 저장 내용 | 범위 | 비고 |
| 저장위치
+ 0 ~ 3 또는 0 ~ 7 |
16 또는 32개의 DI 상태 값 | 각 저장위치에 4개의 DI 값( 0 ~ 15 )을 저장 | 장비 종류에 따라 DI 개수가 달라짐 |
| 저장위치
+ 5 ~ 19 또는 8 ~ 23 |
16개의 AI 현재 값 | 0 ~ 4095 ( 12 비트 값 ) | |
| 저장위치
+ 20 ~ 23 또는 23 ~ 27 |
4개의 PI 현재 값 | 0 ~ 65535 ( 16 비트 값 ) | 접점 사용 시에만 |
<표 1> DCU-100C 통신 드라이버로 읽은 값의 저장위치와 저장내용
주의) DCU-100C 드라이버의 읽은 값은 WORD/FLOAT/DWORD 메모리에 동일한 저장위치에 저장되고 저장 값은 메모리 형식에 따라 다르다.
쓰기 설정으로 DCU-1000C 의 DO 출력 등을 할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 15번 사이의 DCU 번지를 입력.
3) Address 릴레이 번호를 입력.
4) Extra1 출력종류 설정.
CLEAR : PI Board Clear 명령,
빈칸, 기타 : DO 출력.
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : 빈칸 EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 DCU-1000C 0번 장비의 0번 (첫 번째) DO를 제어(ON/OFF) 할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0005 EXTRA1 : 빈칸 EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 DCU-1000C 0번 장비의 5번 (여섯 번째) DO를 제어(ON/OFF) 할 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : CLEAR EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 DCU-1000C 0번 장비의 PI Board 를 Clear 시킬 수 있다.
아날로그 쓰기
아날로그 쓰기는 디지털 쓰기와 동일한 방법으로 설정하고 출력 값만 다르다.
DCU-100C 장비의 RS-232C 통신단자 또는 RS-485 단자에 일반적인 RS-232C, RS-485 통신 케이블을 연결한다.

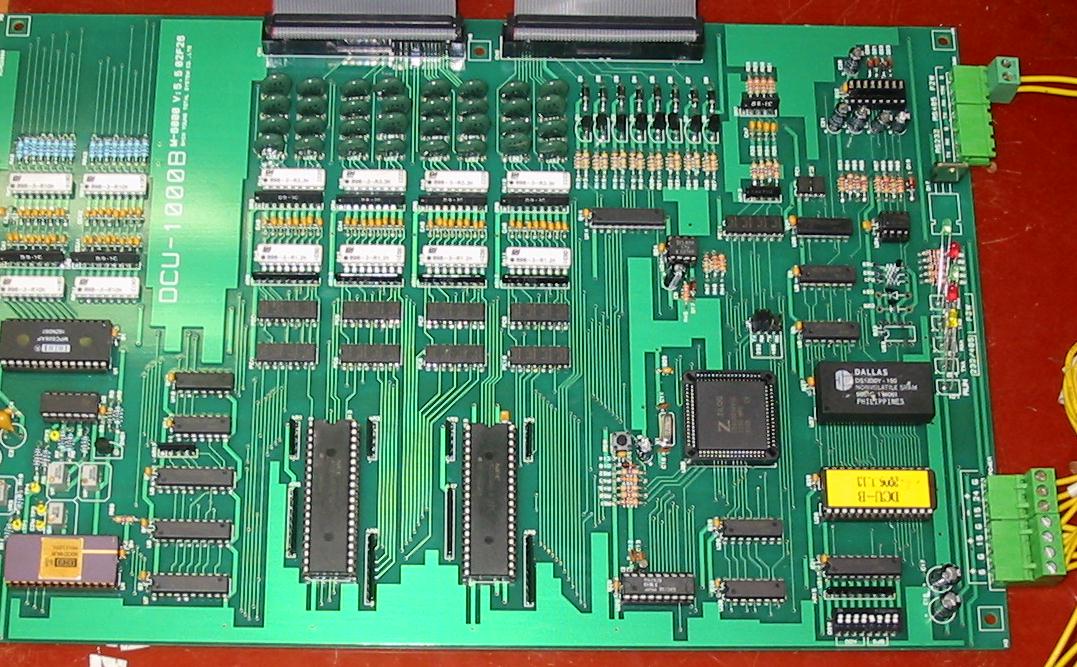

<그림 2>는 DCU-100C 장비의 모습이다.
<그림 2> DCU-100C 장비의 모습
