디지털 출력 상세보기



전체태그 보기, 디지털 출력 보기 등에서 ‘디지털 출력 상세’를(또는 상세보기) 선택하면 <그림 1>의 예와 같은 디지털 출력 상세보기 화면이 열린다.

디지털 출력 상세보기는 선택한 디지털 출력태그에 대한 실시간 트랜드와 태그에 설정된 인자 값 등을 보여준다.

디지털 출력 상세보기 화면의 단축메뉴, 메뉴버튼 등을 이용하여 제어, 설정 등의 작업을 할 수 있다.

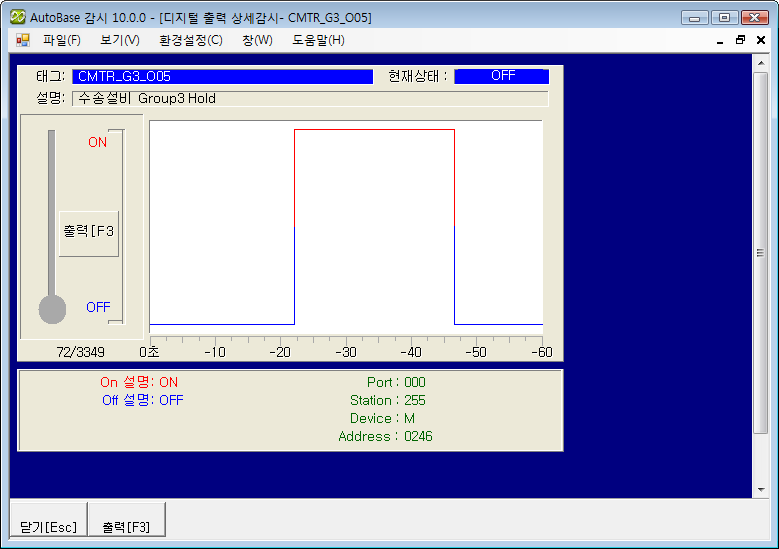

<그림 1> 디지털 출력 상세 보기화면의 예



디지털 출력 상세보기 화면의 4 버튼(또는 2 버튼)을 선택하여 디지털 출력 값을 변경할 수 있다.

디지털 출력 상세보기에서 Page Up 및 Page Down 키를 누르면 이전 또는 다음 디지털 출력태그에 대한 상세보기를 할 수 있다. (단 비활성 태그가 존재하면 이전 또는 다음 태그로…)

디지털 출력 상세보기의 배경색상, 글꼴, 글자의 크기 등은 ‘환경설정|사용색상’, ‘환경설정|사용글꼴’의 메뉴에서 설정할 수 있다.

디지털 출력 상세보기 화면의 아래 쪽에는 9, 2 의 메뉴버튼이 있다.

디지털 출력 상세보기에서 마우스 오른쪽 버튼을 누르면 <그림 2>와 같은 디지털 출력 상세보기의 단축메뉴가 나타난다.

디지털 출력 상세보기의 단축메뉴, 메뉴버튼을 이용하여 다음과 같이 다른 메뉴로 이동하거나 설정 등의 작업을 할 수 있다.

             닫기 : 9 버튼을 선택하여 디지털 출력 상세보기 화면을 닫을 수 있다.

             디지털 출력 값 변경 : 2 버튼 또는 단축메뉴의 ‘디지털 출력 값 변경’을 선택하여 디지털 출력 값을 변경할 수 있다.

             디지털 출력태그 속성수정 : 단축메뉴의 ‘디지털 출력태그 속성수정’을 선택하여 태그 속성을 수정할 수 있다.



6

<그림 2> 디지털 출력 상세 보기의 단축메뉴
