Particle Counter C10/77은 C10/77 Particle Sensor 장비와 통신을 위한 드라이버이다.
<그림 1>은 Particle Counter C10/77 통신 드라이버의 통신설정 예이다.

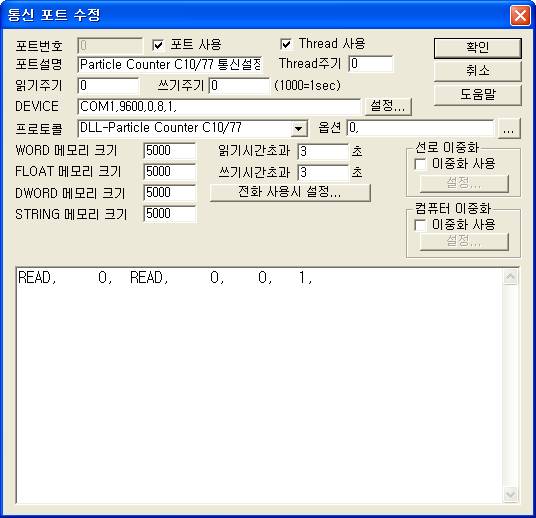

<그림 1> Particle Counter C10/77 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 연결된 통신포트 (COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
또한 옵션 부에는 RS-232C 통신모드 사용여부(0 : 사용안함(RS-485모드), 1 = 사용, 기본 = 0)를 숫자로 입력한다.
Particle Counter C10/77 드라이버의 읽기 작성 형식
Particle Counter C10/77 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비 번호 – 0 ~ 255 사이 값, 단 RS-232C 통신모드 일 때는 0으로 고정.
2) 읽기 명령어 – READ(또는 빈칸)로 고정.
3) 시작번지 – 사용안함.
4) 통신 메모리 저장위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽은 데이터의 크기 – 항상 1로 고정.
읽기 설정 예)
READ, 0, READ, 0, 0, 1,
<표 1>은 Particle Counter C10/77 통신 드라이버의 읽기 명령어( READ )에 대한 읽은 값 저장위치와 내용이다.
읽은 값 저장위치 |
비고 |
저장위치 + 0 : Flow Rate 저장위치 + 1 ~8 : 2, 3, 5, 7, 10, 15, 20, 200 마이크론의 횟수 저장위치 + 9 : Counter의 calibration 수 저장위치 + 10 ~ 12 : 아날로그 입력 채널 값 |
일반적으로 60 cc/min 임
|
<표 1> Particle Counter C10/77 통신 드라이버의 읽기 명령어( READ )에 대한 읽은 값 저장위치와 내용
주의) Particle Counter C10/77 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT/STRING 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.
<그림 1> 프로토콜
옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
읽기 형식을 작성할 수 있다.

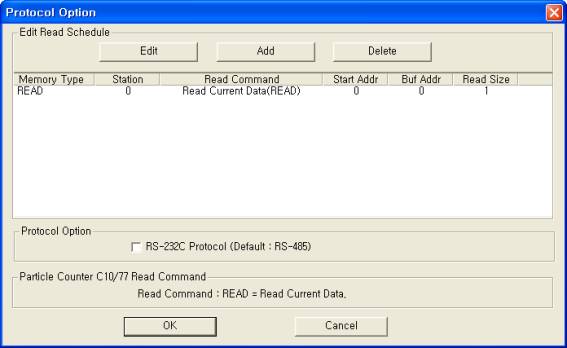

<그림 2> Particle Counter C10/77 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

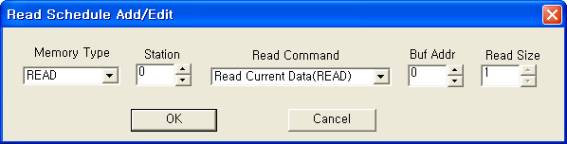

<그림 3> Particle Counter C10/77 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
Particle Counter C10/77 통신 드라이버의 쓰기 설정은 없다.
Particle Counter C10/77 장비에 통신 케이블과 기본전원은 다음과 같이 연결한다.
시리얼(RC-232C) 통신케이블 연결
<그림 4>와 같은 Particle Counter C10/77 장비의 9핀 RS-232C/485 통신 소켓에 일반적은 직렬 RS-232C 통신 케이블을 연결한다.

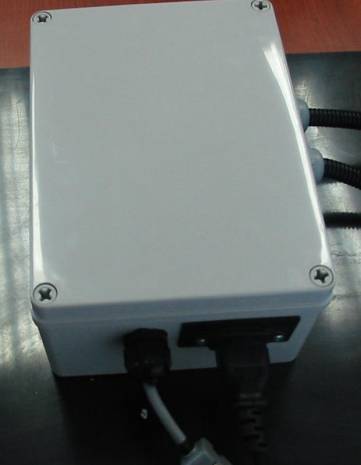

<그림 4> Particle Counter C10/77 장비에 RS-232C 통신케이블과 기본전원 등을 연결한 모습
기본전원 연결
<그림 4>와 같은 Particle Counter C10/77 장비에 220V AC 전원을 연결한다.

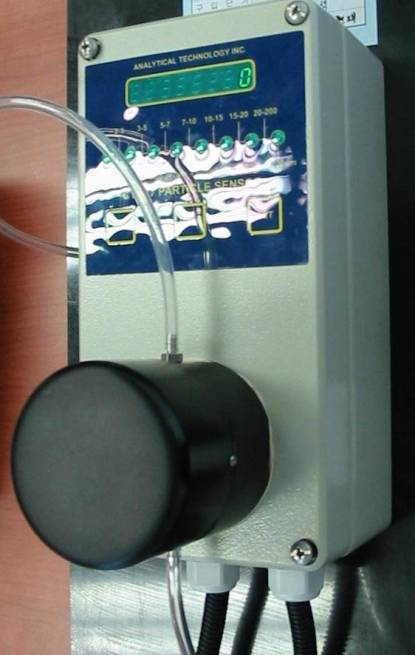

<그림 5> Particle Counter C10/77 장비의 외부 모습
