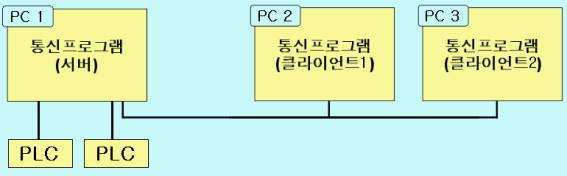

단일 서버/클라이언트 시스템은 통신 프로그램으로 다음 <그림 1>와 같은 방법으로 구성할 수 있다.
<그림 1> 단일 서버/클라이언트 시스템 구성 예 ( 서버에 2개의 PLC 연결, 클라이언트 2대로 가정 )
설정방법
<그림 1>의 서버/클라이언트는 다음과 같은 방법으로 설정한다. 단 서버의 0번, 1번 통신포트에 PLC와 통신설정 했다고 가정했을 경우
서버 시스템
네트워크 메모리 접속 설정 : 네트워크 메모리 서버의 접속을 TCP/IP( 또는 UDP/IP )로 6000, 6001, 6002, 6003번의 4개를 연다.
( 오픈 할 서버의 접속개수 = 서버에 설정한 통신포트 수 x 클라이언트 수 )
클라이언트 시스템
통신포트 설정 : 각각의 클라이언트 시스템에 2개의 통신 포트를 설정한다.
DEVICE 설정 : 통신포트 설정 시 DEVICE는 TCP/IP, 서버1의 IP 번지, 서비스 포트 ( 6000 ~ 60003 중의 하나 ) 순으로 입력한다.
프로토콜 : 항상 DLL-Network Client를 설정.
옵션 : 서버 시스템에서 가져올 통신포트 번호 0, 1, … 을 입력.
선로 이중화 : 이중화 사용을 체크안함.

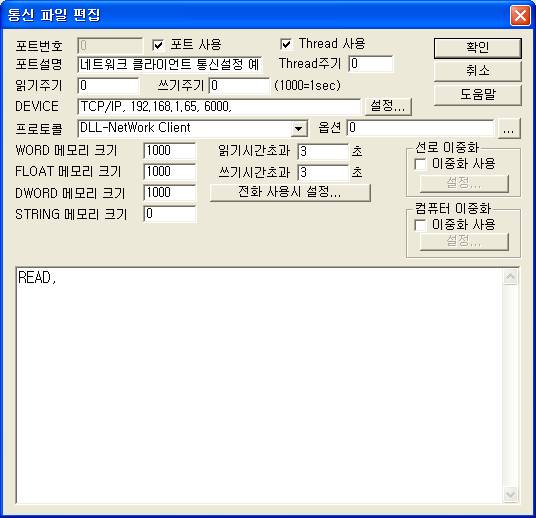

읽기 방법 설정 : READ, 한 줄만 입력한다. ( <그림 2> 참조 )
<그림 2> 네트워크 클라이언트 시스템의 통신 파일편집 작성 예
