SVG는 SVG(Scalable Vector Graphics) 파일을 그래픽 감시화면에 표시하는 모듈 요소이다.
모듈 편집기의 ‘요소삽입|SVG’를 선택하면 <그림 1>과 같은 열기 대화상자가 나타난다.
<그림 1>의 대화상자에서 삽입할 SVG 파일을 선택하면 편집기 화면에 <그림 2>와 같이 SVG 모듈 요소가 삽입된다.
읽어올 수 있는 그림파일 형식은 .svg 이다.

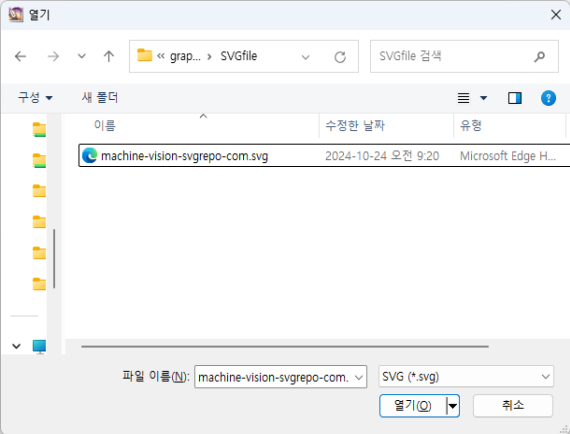

<그림 1> SVG 파일 열기 대화상자의 예
<그림 2> SVG 모듈 요소의 예
<그림 2>와 같은 그림 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 3>과 같은 대화상자가 나타난다.
<그림 3>은 SVG 요소 속성 대화상자의 SVG 탭인데 여기서 다음과 같은 내용을 설정한다.
SVG
파일 : 삽입할 SVG 파일 이름을 에디터 또는
버튼을 선택하여 입력.
원형 크기로 복구 여부 : 확대/축소하지 않는 원래 SVG 크기로 복구할 지의 선택.
SVG 요소 속성 대화상자의 클래스이름, 확장기능 탭에서 SVG의 클래스 이름과 확장기능을 설정할 수 있다.

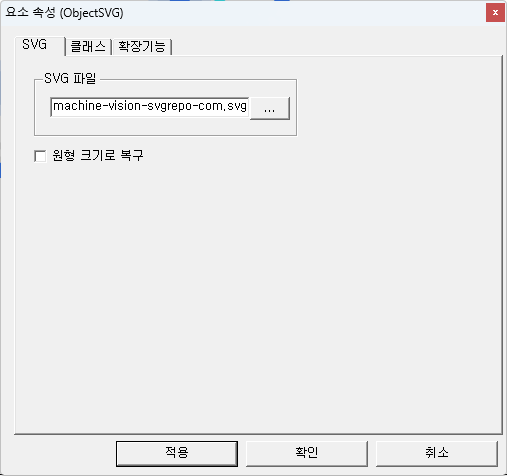

<그림 3> SVG 요소 속성 대화상자 그림 탭의 예
