아날로그 회전은 아날로그 입력 태그 현재 값에 따라 회전 그림을 회전시켜 현재 값을 확인 하도록 하는 모듈 요소이다.
모듈 편집기의 ‘요소삽입|아날로그|아날로그 회전’(Ctrl + Shift + E 키)을 선택하면 태그 선택 대화상자가 나타나는데 여기서 아날로그 입력 태그를 선택하면 <그림 1>과 같은 아날로그 회전 모듈 요소가 편집기에 삽입된다.
<그림 1> 아날로그 회전 모듈 요소의 예

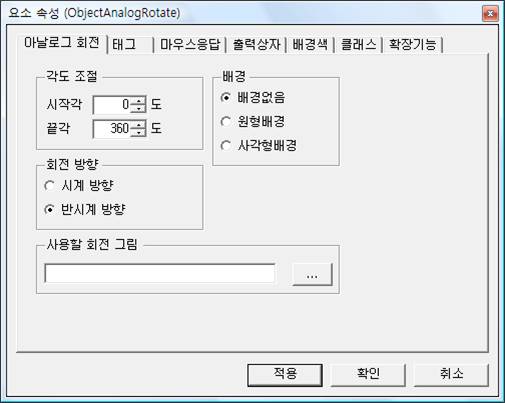

<그림 1>과 같은 아날로그 회전 모듈 요소의 위치와 크기 등을 설정하고 ‘파일|요소 속성’, 단축메뉴의 ‘요소 속성’ 또는 마우스 왼쪽버튼을 더블클릭하면 <그림 2>와 같은 대화상자가 나타난다.
<그림 2>의
각도조절 영역의 시작각, 끝각은 0 ~ 360 중에서 설정하고
배경 종류(없음, 원, 사각)와 회전 방향(시계, 반시계)을 선택하며 사용할 회전 그림을(에디터와
버튼으로) 설정한다.
사용할 회전 그림은 ROT 확장자로 텍스트 편집기 등에서 작성할 수 있다.
만약 사용할 회전 그림을 설정하지 않으면 <그림 1>과 같은 기본 회전그림이 설정된다.
참고) 회전 그림 작성법
아날로그 회전 요소 속성 대화상자의 태그, 마우스 응답, 출력상자, 배경색, 클래스, 확장기능 탭에서 사용될 태그, 마우스 응답방법 등을 설정할 수 있다.

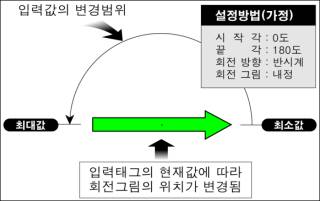

<그림 3>은 아날로그 회전 모듈 요소의 표시 원리이다.
<그림 2> 아날로그 회전 요소 속성 대화상자의 예
<그림 3> 아날로그 회전 그래픽 요소의 표시 원리
참고) 감시 프로그램의 아날로그 회전
