OFF시간은 지정한 시간동안 디지털 입력 태그의 OFF된 시간을 표시하는 자료 요소이다.
기본 자료 요소 삽입 대화상자에서 ‘OFF시간’을 선택하면 태그 선택 대화상자가 나타나는데 여기서 설정할 디지털 입력 태그를 선택하면 시간범위 설정 대화상자가 나타난다.
이 시간범위 설정 대화상자에서 시간범위를 설정하면 <그림 1>의 예와 같은 OFF시간 자료요소가 삽입된다.
OFF시간 자료 요소를 삽입한 셀을 마우스 왼쪽버튼으로 더블클릭하면 <그림 2>와 같은 설정 대화상자가 나타난다.
<그림 2>의 태그 탭과 시간범위 탭에서 사용할 태그와 시간범위를 설정할 수 있다.
<그림 3>은 <그림 1>의 리포터를 감시 프로그램 또는 리포터 편집기에서 실행모드로 바꾼 예이다.
OFF시간 자료 요소의 설정 등은 ON시간 자료 요소와 동일하고 자료명령(DiOffTime)만 다르다.
<그림 1> OFF시간 자료 요소를 삽입한 예

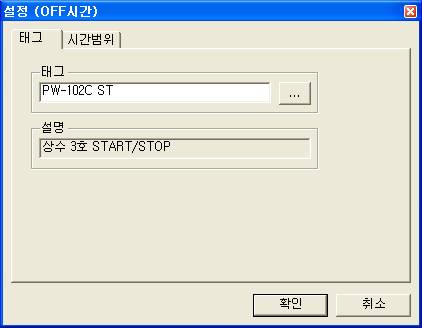

<그림 2> OFF시간 자료 요소 설정 대화상자의 예
<그림 3> <그림 1>의 리포터를 실행한 예
OFF시간 자료 요소는 셀 문장 편집 대화상자에서 다음과 같은 순서로 작성할 수도 있다.
1) 자료시작 문자(=),
2) 자료명령(DiOffTime),
3) 아날로그 입력 태그(PW-102C ST 등),
4) 시간구분(Min, Hour, Day, Mon 중에서 선택),
5) 시작시간 작은 단위,
6) 끝 시간 작은 단위,
7) 시작시간 큰 단위,
8) 끝 시간 큰 단위
9) 지정 월/일/시 까지 여부 (1 : 설정, 0 : 미 설정),
셀 문장 편집 예) =DiOffTime,PW-102C ST,Hour,9,9,0,0,0,
참고) 설정한 태그의 OFF시간 자료가 없을 경우에는 ‘환경설정|리포터 기타 환경설정’ 메뉴에서 설정한 ‘자료없음 표시’ 문자(기본 : *** )로 표시된다.
