Tascon Power Meter 통신드라이버는 국내 (주)태스콘의 전력량계 장비와 통신을 위한 드라이버이다.

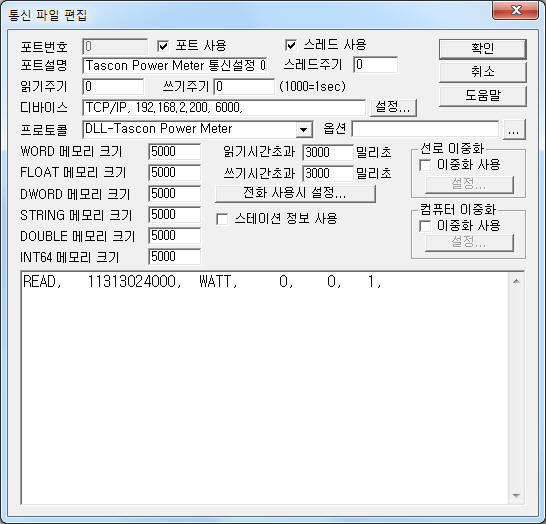

<그림 1>은 Tascon Power Meter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> Tascon Power Meter 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 설정은 디바이스 종류( TCP/IP ), 장비의 IP번지( 192.168.2.200 ), TCP/IP 서비스 포트( 6000 )를 순서대로 장비에 설정된 값을 입력한다.
Tascon Power Meter 드라이버의 읽기 작성 형식
Tascon Power Meter 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비번호 – 0 ~ 999999999999 사이의 장비번호. 최대 12자리 10진수.
2) 읽을 명령 – WATT, CURR 중의 하나. ( <표 1> 참조 )
3) 읽을 시작번지 – 사용안함. ( 0 으로 설정 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 11313024000, WATT, 0, 0, 1,
<표 1>은 Tascon Power Meter 통신 드라이버의 읽기 명령어 별 읽은 내용과 저장위치이다.
| 읽기 명령어 | 내용 |
저장위치 | 범 위 |
| WATT | 전력량 읽기 | 저장위치 + 0 : 전력량 | 실수(float, double) 값 |
| CURR | 통신상황에서의 전력량 읽기 | 저장위치 + 0 : 전력량 | |
| <표 1> Tascon Power Meter 통신 드라이버의 읽기 명령어 별 읽은 내용과 저장위치 | |||
Tascon Power Meter Genius 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

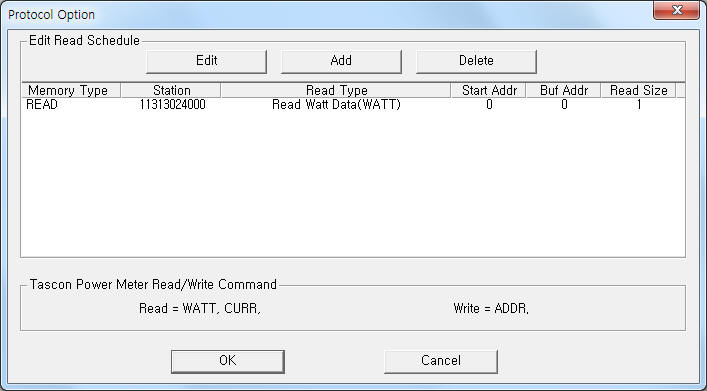

| <그림 2> Tascon Power Meter 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

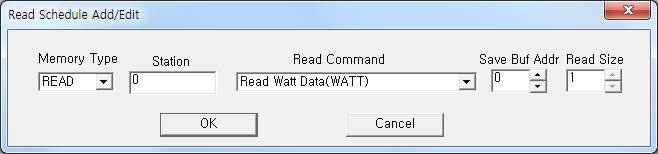

| <그림 3> Tascon Power Meter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 Tascon Power Meter 단독으로 연결된 장비번호를 읽을 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 읽은 장비번호 값을 저장할 메모리 번호.(INT64 메모리 값을 참조)
4) Extra1 출력 명령 : ADDR.
5) Extra2 사용안함.
주의) 장비번호 읽기를 위한 ADDR 명령은 단독으로 연결된 경우에만 읽을 수 있다. (멀티 드롭으로 연결된 경우에는 장비번호를 읽을 수 없음)
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0100 EXTRA1 : ADDR EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 포트에 단독으로(멀티 드롭일 떄는 읽을 수 없음) 연결된 Tascon Power Meter 장비의 번호 값을 읽어서 100번지 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 저장한다.

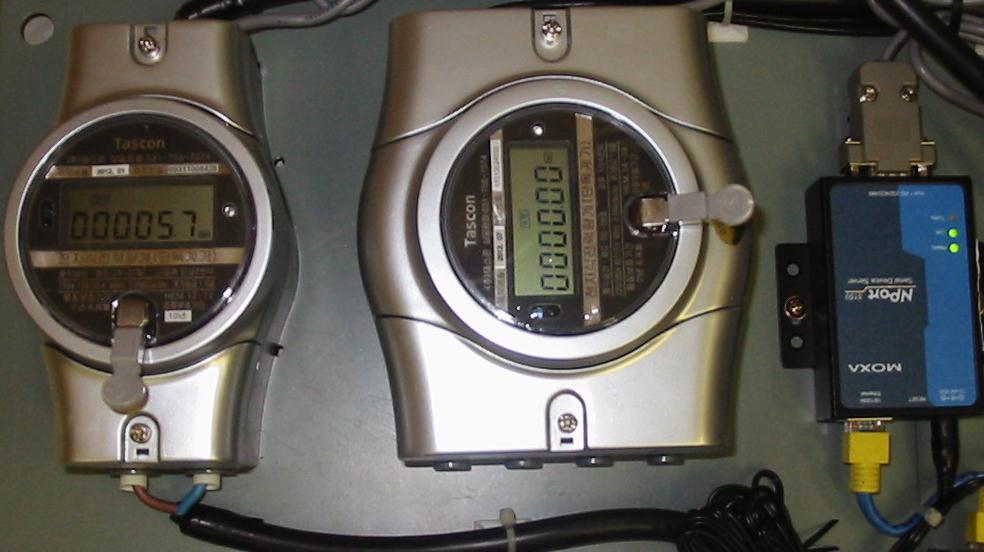

<그림 4>는 Tascon Power Meter 장비의 모습이다.
 |
| <그림 4> Tascon Power Meter 장비의 모습 |
