TTM-110은 TOHO ELECTRONICS INC 에서 제작한 PID 제어가 가능한 컨트롤러이다.
TTM-110 컨트롤러는 최대 31개 STATION 을 MULTI-DROP으로 연결할 수 있다.

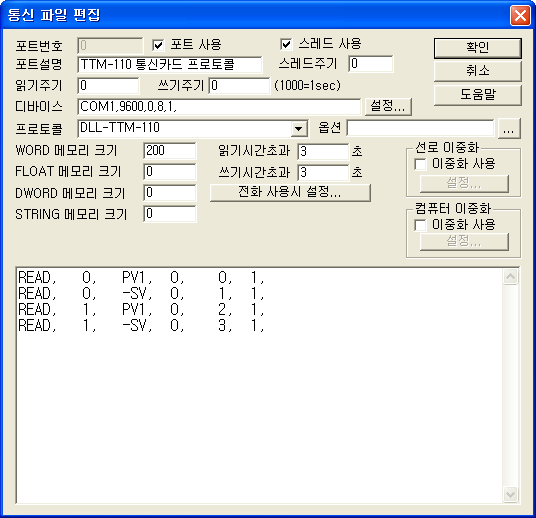

<그림 1>은 TTM-110 통신 드라이버로 통신파일을 편집한 한 예이다.
<그림 1> TTM-110 통신 드라이버의 통신파일 편집 예
TTM-110 컨트롤러의 DEVICE 설정은 연결된 통신포트, 속도(1200~19200 BPS), PARITY BIT(0~2), DATA BIT(7,8), STOP BIT(1, 2) 등을 입력하고 485 통신을 할 때는 BACK 신호를 받지않게 TxRTS(또는 TxON), RxECHO( 또는 RxON) 등의 작성이 필요하다.
TTM-110의 STATION, 통신속도 등의 지정은 컨트롤러에 부착된 설정 스위치로 한다.
(주의)
통신 설정을 LOCAL MODE 로 하면 컴퓨터 와의 통신이 되지 않으므로 통신을 해야 할 경우는 통신설정을 COMMUNICATION MODE 로 맞추어야 한다.
또 BCC(CRC) 를 사용하도록 설정해야 통신이 되므로 주의한다. (통신 코드 보기에서 Recv코드에서 ETX까지만 들어오는 경우)
TTM-110의 READ 작성형식
TTM-110 컨트롤러의 통신 프로토콜 READ 작성형식은 다음과 같은 인자 순으로 작성 한다.
1) STATION - STATION 번호.
2) FUNCTION - 설정값(PV1, -SV 등).
3) 읽을 주소 - 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽을크기 - 1 WORD로 고정.
READ 예)
READ, 0, PV1, 0, 0, 1,
READ, 0, -SV, 0, 1, 1,
READ, 1, PV1, 0, 2, 1,
READ, 1, -SV, 0, 3, 1,
TTM-110 디지털 출력 설정법
TAG 설정 시 필요한 설정 세 가지
1) PORT : 설정 PORT 번호.
2) STATION : TTM-110의 STATION 번호.
3) EXTRA1 : 설정값. (디지털 출력 가능한 설정값)
TTM-110 아날로그 출력 설정법
TAG 설정 시 필요한 설정 세 가지
1) PORT : 설정 PORT 번호.
2) STATION : TTM-110의 STATION 번호.
3) EXTRA1 : 설정값. (-SV, TMS, -CT 등 아날로그 출력 가능한 설정값)
예를 들어)
PORT : 0 STATION 1 EXTRA1:-SV 라고 설정하면 PORT 0 번에 연결된 TTM-110 컨트롤러의 1번 STATION 의 SV 값을 제어)할 수 있다.
참고) TTM-006 등의 시리즈도 TTM-110 과 동일한 통신 드라이브를 사용할 수 있습니다.
TTM006 장비의 통신설정 법)
TTM006 장비의 어드레스, 통신속도 등의 설정은 앞면조작 판넬( <그림 2> 참조 )에서 다음과 같이 설정할 수 있다.
1) MODE 스위치를 2초 이상 누르고 있으면 SET가 된다.
2) 상,하 방향키를 눌러 6번으로 설정한다.
3) SET 6번에서 다시 MODE키를 누르면 통신 파라메타 설정화면이 나타난다.
4) 이 화면에서 상,하 버턴을 눌러서 BCC 체크여부(n : 없음, b : 있음), 테이터 비트, 페리티 비트, 스톱비트를 설정한다.
5) 다시 MODE키를 누르면 통신속도 설정( _BPS ) 화면에서 1200 ~ 19200 bps( 1.2 ~ 19.2 )의 통신속도를 설정할 수 있다.
6) MODE 키를 다시 누르면 장비의 어드레스 설정 ( _Adr ) 화면에서 1 ~ 99 사이의 어드레스를 설정할 수 있다.
7) 다시 MODE 키를 누르면 0 ~ 250ms( 기본 0 ) 범위의 통신 응답지연 시간을 설정한다.
8) MODE 키를 누르면 통신모드 설정화면에서( _Nod ) ro( 읽기 전용 ), rw( 읽기/쓰기 ) 중에서 선택할 수 있다.
9) 설정이 끝나면 MODE키를 2초 이상 눌러서 제어모드로 돌아간다.
주의) TTM110 통신 드라이버는 BCC 체크를 사용하므로 BCC 체크여부를 b (있음)으로 해야 통신이 가능하다.

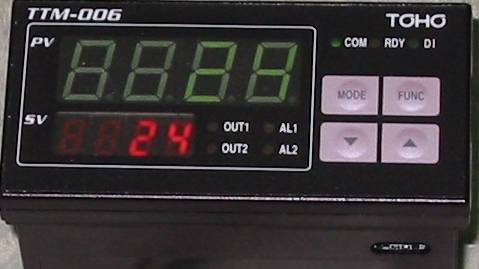

<그림 2> TTM-006 장비의 모습

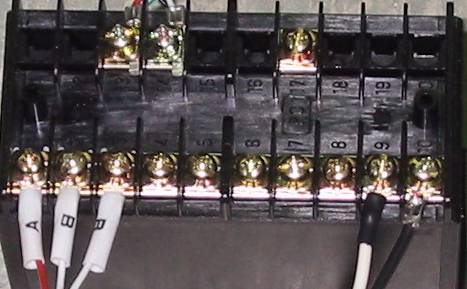

<그림 3> TTM-006 장비에 전원 및 RS-485 통신 케이블을 연결한 모습
