TGE OMiD Controller 통신 드라이버



TGE OMiD Controller 통신드라이버는 국내 태광이엔씨의 OMiD 장비와 통신을 위한 드라이버이다.



1. 읽기 설정



<그림 1>은 TGE OMiD Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

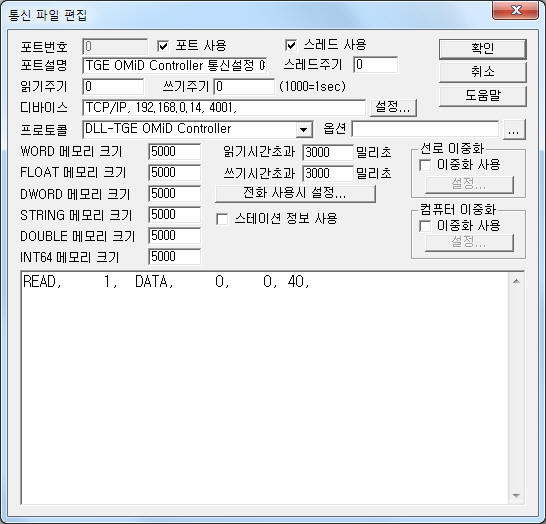

<그림 1> TGE OMiD Controller 통신 드라이버의 통신파일 편집 예



<그림 1>에서 DEVICE는 디바이스 종류(TCP/IP), 장비의 IP번지(192.168.0.14), 서비스포트(4001) 순으로 장비에 설정된 값을 입력한다.





TGE OMiD Controller 통신드라이버의 읽기 작성 형식

TGE OMiD Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 사용안함.

2) 읽기 명령어 – DATA 의 읽기 명령어를 입력.

3) 읽을 주소 – 0 ~ 읽을 시작주소. (<표 1> 참조)

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 ~ 126으로 설정.



읽기 설정 예)

READ, 1, DATA, 0, 0, 40,


<표 1>은 TGE OMiD Controller 통신 드라이버의 general reference register 의 address 주소별 내용이고 <표 3>은 Byte 단위값 별 장치 상태에 대한 설명이다.

주소 내용 읽기/쓰기 비고
0 OMiD 개수 읽기/쓰기 High Byte : 장치번호,
Low Byte : 전체 개수
1 장치의 현재시간 - 년
2 장치의 현재시간 - 월 1 ~ 12
3 장치의 현재시간 - 일 1 ~ 31
4 장치의 현재시간 - 시 0 ~ 23
5 장치의 현재시간 - 분 0 ~ 45
6 장치의 현재시간 - 밀리초 0 ~ 60000 mSec
7 장치의 동작단계 읽기전용 0 : Waiting,
1 : Step Seq1
2 : Step Seq2
3 : Step Seq3 (Oil Pumping)
4 : Step Seq3 (Moisture)
5 : Step Seq3 (Hitting)
6 : Step Seq4 (Measuring)
7 : Waiting for restart
8 장치의 제어상태 읽기/쓰기 Bit 0 : Sol Valve 1 On/Off
Bit 1 : Sol Valve 2 On/Off
Bit 2 : Sol Valve 3 On/Off
Bit 3 : Fan On/Off
Bit 4 : Gas Heat On/Off
Bit 5 : Shell Heat On/Off
Bit 6 : Oin Pump On/Off
Bit 7 : Air Pump On/Off
Bit 8 ~ 15 : Reserved
9 수소 (ppm) High Word 읽기전용 scale = 1/100
10 수소 (ppm) low Word
11 수분 (ppm) High Word
12 수분 (ppm) Low Word
13 ~ 14 Reserved
15 실시간 수소값( V ) scale = 1/1000
16 실시간 수분값( % ) scale = 1/100
17 장치 상태 Byte 단위로 구분 <표 2> 참조
18 동작 설정 읽기/쓰기 0 : Manual, 1 : Auto, 2 : Stop
19 수소 이상 경계값 High Word
20 수소 이상 경계값 Low Word
21 수소 위험 경계값 High Word
22 수소 위험 경계값 Low Word
23 수분 이상 경계값 High Word
24 수분 이상 경계값 Low Word
25 수분 위험 경계값 High Word
26 수분 위험 경계값 Low Word
27 ~ 37 Reserved
38 이력 Front Index 0 ~ 79 (80 개 )
39 이력 Rear Index
40 ~ 45 이력 0의 년, 월, 일, 시, 분, 밀리초 읽기전용
46 이력0의 내용
47 이력0의 변수
48 ~ 55 이력 1의 시간, 내용, 변수
56 ~63 이력 2의 시간, 내용, 변수
... ...
672 ~ 679 이력 79의 시간, 내용, 변수
<표 1> TGE OMiD Controller 통신 드라이버의 general reference register 의 address 주소별 내용
High Byte Low Byte 의미
0 x 수소 정상
1 x 수소 이상
2 x 수소 위험
x 0 수분 정상
x 1 수분 이상
x 2 수분 위험
<표 2> Byte 단위값 별 장치 상태에 대한 설명



<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

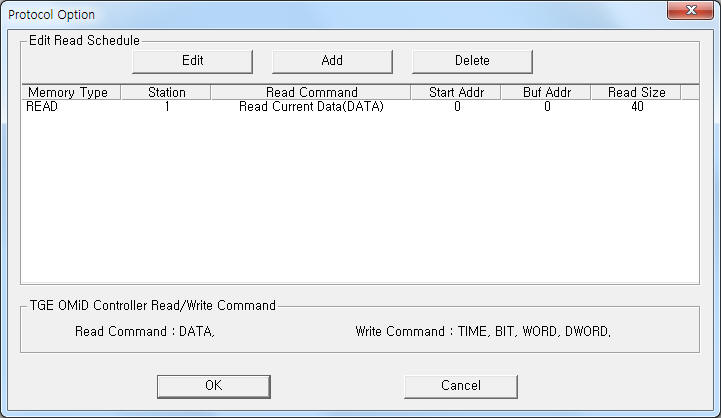

<그림 2> TGE OMiD Controller 통신 드라이버의 옵션 대화상자의 예



<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

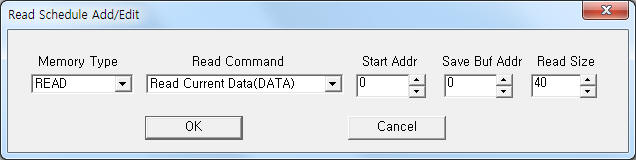

<그림 3> TGE OMiD Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예



<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.





2. 쓰기 설정

쓰기 설정으로 설정 값을 변경할 수 있다.





디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.





아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 사용안함.

3) ADDRESS : 출력할 주소. ( <표 1> 참조 )

4) EXTRA 1 : BIT, WORD, DWORD, TIME 의 쓰기 명령어를 입력.

BIT : 비트별 출력(WORD 값을 읽어와 계산한 후 출력),

WORD : Word 단위 값 출력(0 ~ 65535),

DWORD : Double Word 단위 값 출력,

TIME : 현재 컴퓨터 시간을 장비시간으로 출력.

5) EXTRA 2 : 쓰기 명령어가 BIT 일 때 - 0 ~ 15 Bit 위치 지정,

기타 명령어 : 사용안함.



설정 예1)

PORT:0,  station:1, ADDRESS:0008, Extra1:BIT,  Extra2 : 3 이라고 설정하고 아날로그 출력을 하면 TGE OMiD Controller 장비의 Fan On/Off 제어를 할 수 있다.(Bit 3 출력 =  Fan On/Off)



설정 예2)

PORT:0,  station:1, ADDRESS:0018, Extra1:WORD,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 TGE OMiD Controller 장비의 동작( 0 : Manual, 1 : Auto, 2 : Stop )을 설정할 수 있다.



설정 예3)

PORT:0,  station:1, ADDRESS:0019, Extra1:DWORD,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 TGE OMiD Controller 수소 이상 경계값( 2 Word 데이터 값 )을 설정할 수 있다.





블록 쓰기

TGE OMiD Controller 통신 드라이버의 블록쓰기는 지원하지 않는다.





3. TGE OMiD 장비의 통신 케이블 연결

TGE OMid 장비에 UTP(direct) Ethernet 통신 케이블을 <그림 4>와 같이 연결한다.

<그림 4>는 TGE OMiD 장비에 Ethernet 통신케이블 등을 연결한 예이고 <그림 5>는 TGE OMiD 장비의 모습이다.

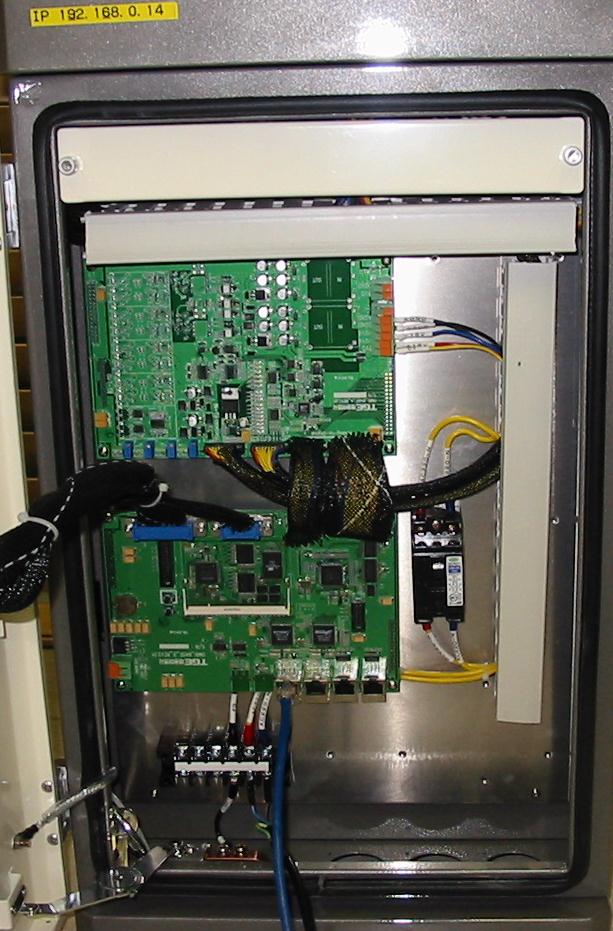

<그림 4> TGE OMiD 장비에 Ethernet 통신케이블 등을 연결한 예

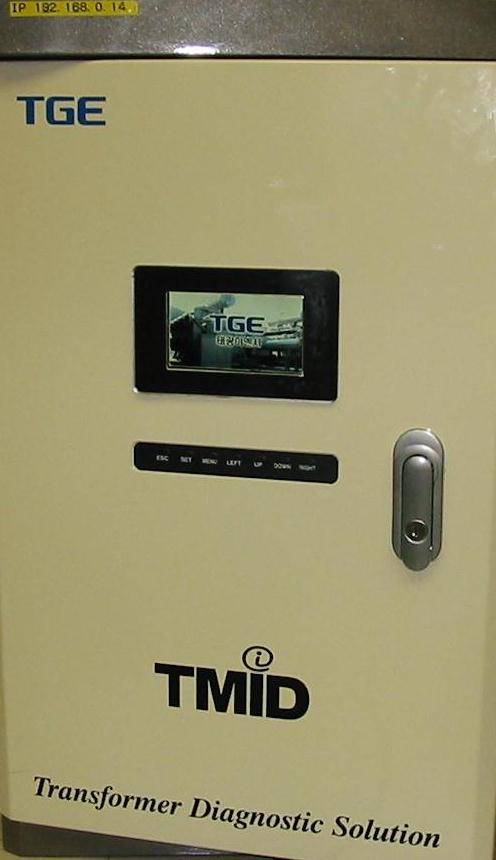

<그림 5> TGE OMiD 장비의 모습
