Quali_Line Protocol 은 미국 ECI Technology 사의 QUALI-LINE 장비와 통신을 위한 드라이버이다.

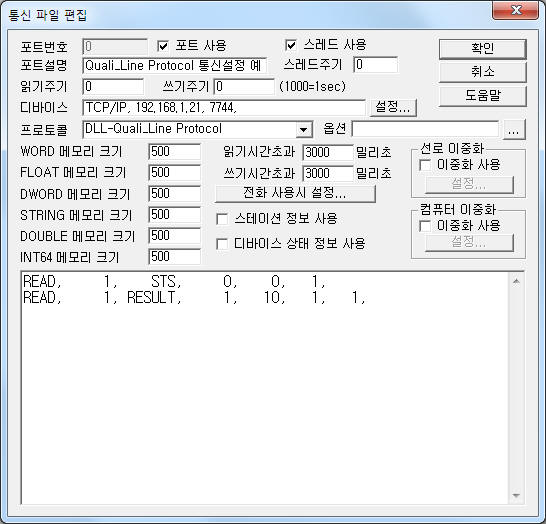

<그림 1>은 Quali_Line Protocol 통신 드라이버의 통신파일 편집 예이다.
|
|
| <그림 1> Quali_Line Protocol 드라이버의 통신파일 편집 예 |
<그림 1>의 디바이스는 연결된 디바이스 종류(TCP/IP), 장비의 IP 번지(192.168.0.21), 서비스 포트(7744), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
Quali_Line Protocol 통신 드라이버의 읽기 형식
Quali_Line Protocol 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – STS, RESULT, TANK, SPEC2, SPEC 읽기 명령일 때는 Chem 번호.
2) 읽기 명령어 – VER, STS, RESULT, CHEM, TANK, SPEC2, SPEC 중에서 입력. ( <표 1> 참조 )
3) 읽을 주소 – RESULT 읽기일 때는 TANK 번호, SPEC2 읽기 일때는 CELL 번호, 기타 명령어는 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정,
6) Specie - RESULT 읽기 일때 읽을 SPECIE 번호,
읽기 예
READ, 1, STS, 0, 0, 1,
READ, 1, RESULT, 1, 10, 1, 1,
<표 1>은 Quali_Line Protocol 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
읽기 명령어 |
내용 |
통신메모리 저장위치 |
비고 |
VER |
protocol version 읽기 |
저장위치 + 0 : 버전 정보 값 |
문자열 메모리에는 버전 문자열 저장 |
STS |
현재 status 읽기 |
저장위치 + 0 : code number 저장위치 + 1 : code 에 대한 description 문자열 저장 (문자열 메모리에만 저장됨) |
Code 값 : 0 – Idle 1 – Service mode
2 – Busy (analyzing) 3 – Error State 4 – Disabled |
RESULT |
Last Result 읽기 |
저장위치 + 0 : chem number 저장위치 + 1 : tank number 저장위치 + 2 : specie number 저장위치 + 3 : result 값 저장위치 + 4 ~ 6 : 년,월,일 저장위치 + 7 ~ 9 : 시,분,초 |
시간정보가 없으면 저장위치 + 4 ~ 9 는 0 의 값을 저장 |
CHEM |
Chem IDs 읽기 |
저장위치 + 0 : ID1 의 이름 저장위치 + 1 : ID2 의 이름 .... |
문자열 메모리에만 ID 문자열 저장 |
TANK |
Tank IDs 읽기 |
저장위치 + 0 : STD 의 이름 저장위치 + 1 : ID1 의 이름 .... |
|
SPEC2 |
Cell을 포함한 Specie IDs 읽기 |
저장위치 + 0 : ID1 의 이름 저장위치 + 1 : ID2 의 이름 .... |
|
SPEC |
Chem에 대한 Specie IDs 읽기 |
저장위치 + 0 : ID1 의 이름 저장위치 + 1 : ID2 의 이름 .... |
|
| <표 1> Quali_Line Protocol 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
Quali_Line Protocol 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/STRING(명령어 종류에 따라) 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림
2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
|
<그림 2> Quali_Line Protocol 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

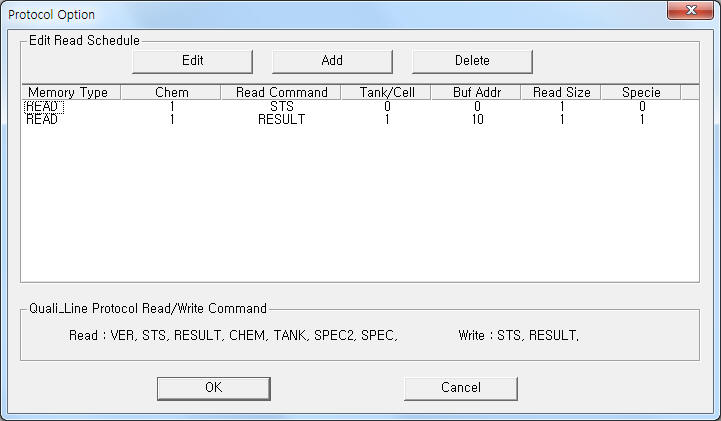

| <그림 3> Quali_Line Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
Quali_Line Protocol 통신 드라이버의 쓰기로 상태 및 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION Chem 번호.
3) ADDRESS RESULT 쓰기 명령일 때 TANK 번호.( STS 쓰기명령은 사용안함 )
4) Extra1 STS, RESULT 의 설정 값 쓰기 명령어를 입력.
STS : 현재 status 설정. ( <표 1>의 STS 참조 )
RESULT : Result 값 설정.
5) Extra2 RESULT 쓰기 명령일 때 Specie 번호.( STS 쓰기명령은 사용안함 )
6) 출력 값 STS 명령 : 0 ~ 4. ( <표 1>의 Code 값 )
RESULT 명령 : 설정할 result 값. ( 부동소수점 형식 )
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : STS EXTRA2 : 0 으로 설정하고 0 의 값을 출력하면 0 번 포트에 연결된 Quali_Line 1번 Chem 장비의 status 를 Idle 상태로 변경할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : STS EXTRA2 : 0 으로 설정하고 1 의 값을 출력하면 0 번 포트에 연결된 Quali_Line 1번 Chem 장비의 status 를 Service mode 로 변경할 수 있다.
설정 예3)
PORT : 0 STATION : 1 ADDRESS : 0002 EXTRA1 : STS EXTRA2 : 3 으로 설정하고 34.54 의 값을 출력하면 0 번 포트에 연결된 Quali_Line 1번 Chem, 2번 Tank, 3번 Specie 장비의 result 값을 34.54 로 변경할 수 있다.
