JL2-F140-M LED Sensor Controller 통신드라이버는 국내 중앙제어(주)의 LED Sensor 등기구 장비와 통신을 위한 드라이버이다.

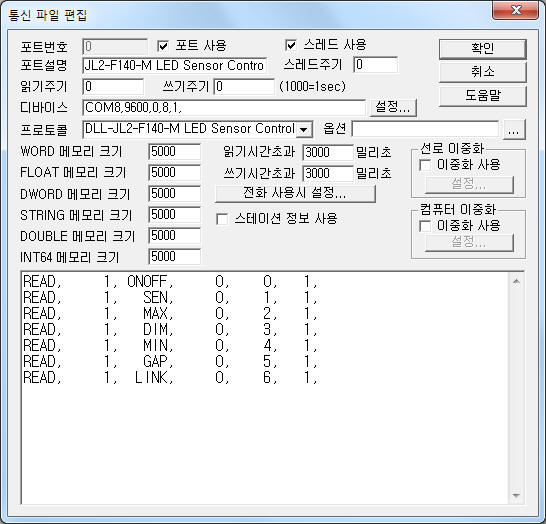

<그림 1>은 JL2-F140-M LED Sensor Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> JL2-F140-M LED Sensor Controller 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
JL2-F140-M LED Sensor Controller 통신드라이버의 읽기 작성 형식
JL2-F140-M LED Sensor Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 255 사이의 장비 번호를 입력.
2) 읽기 명령어 – ONOFF, SEN, MAX, DIM, MIN, GAP, LINK 의 읽기 명령어를 입력.(<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.
읽기 설정 예)
READ, 1, ONOFF, 0, 0, 1,
READ, 1, SEN, 0, 1, 1,
READ, 1, MAX, 0, 2, 1,
READ, 1, DIM, 0, 3, 1,
READ, 1, MIN, 0, 4, 1,
READ, 1, GAP, 0, 5, 1,
READ, 1, LINK, 0, 6, 1,
<표 1>은 JL2-F140-M LED Sensor Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 읽은 값 저장 내용 | 비고 |
| ONOFF | 센서 동작 On/Off 상태 값 읽기 | 저장 위치 + 0 : On/Off 상태 값 | 0 = Off, 1 = On |
| SEN | 센서 감도레벨 값 읽기 | 저장 위치 + 0 : 감도레벨 값 | 0 ~ 15, 0 = Off |
| MAX | 최대 밝기 값 읽기 | 저장 위치 + 0 : 최대 밝기 값 | 1 ~ 10 = 10% ~ 100% |
| DIM | Dimming 속도 값 읽기 | 저장 위치 + 0 : Dimming 속도 값 |
1 ~ 255 mSec |
| MIN | 최소 밝기 값 읽기 | 저장 위치 + 0 : 최소 밝기 값 | 0 ~ 10 = 0%(Off) ~ 100% |
| GAP | 격등 설정/해제 상태 값 읽기 | 저장 위치 + 0 : 격등 설정/해제 값 | 0 =해제, 1 = 설정 |
| LINK | 연동제어 등기구 수량 읽기 | 저장 위치 + 0 : 등기구 수량 | 1 ~ 32개 |
| <표 1> JL2-F140-M LED Sensor Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
JL2-F140-M LED Sensor Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.

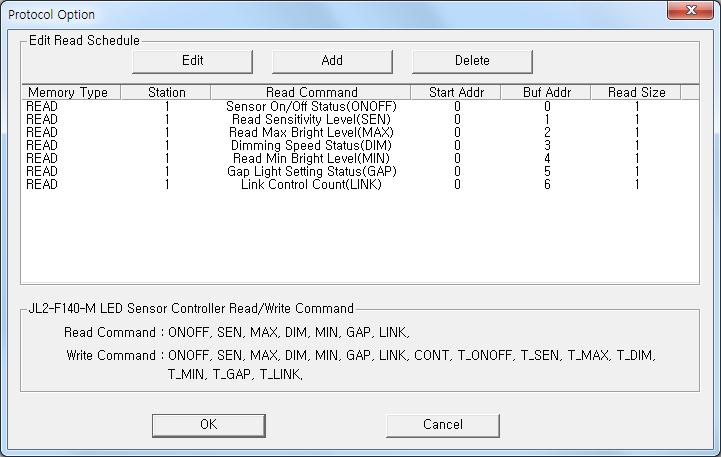

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
| <그림 2> JL2-F140-M LED Sensor Controller 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

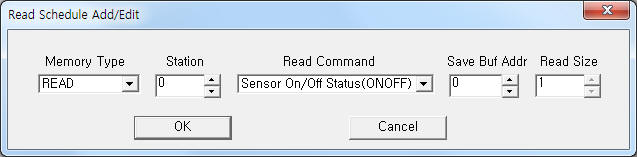

| <그림 3> JL2-F140-M LED Sensor Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 LED Sensor Controller의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : 0 ~ 255 사이의 장비 번호를 입력.
3) ADDRESS : 사용안함.
4) EXTRA 1 : ONOFF, SEN, MAX, DIM, MIN, GAP, LINK, CONT, T_ONOFF, T_SEN, T_MAX, T_DIM, T_MIN, T_GAP, T_LINK 의 출력명령을 입력. (<표 2> 참조)
5) EXTRA 2 : CONT 쓰기 명령어 = 연동제어 좌우 등기구 수량,
T_ONOFF, T_SEN, T_MAX, T_DIM, T_MIN, T_LINK 쓰기 명령어 = 전체 등기구 개수,
기타 명령어 = 사용안함.
<표 2>는 JL2-F140-M LED Sensor Controller 통신 드라이버의 쓰기 명령어와 출력 값 범위이다.
| 쓰기 명령어 | 내용 | 출력 값 범위 | Extra2 |
| ONOFF | 센서 동작 On/Off 상태 값 쓰기 | 0 = Off, 1 = On | 사용안함 |
| SEN | 센서 감도레벨 값 쓰기 | 0 ~ 15, 0 = Off | |
| MAX | 최대 밝기 값 쓰기 | 1 ~ 10 = 10% ~ 100% | |
| DIM | Dimming 속도 값 쓰기 | 1 ~ 255 mSec | |
| MIN | 최소 밝기 값 쓰기 | 0 ~ 10 = 0%(Off) ~ 100% | |
| GAP | 격등 설정/해제 상태 값 쓰기 | 0 =해제, 1 = 설정 | |
| LINK | 연동제어 등기구 수량 쓰기 | 1 ~ 32개 | |
| CONT | 센서 감지 시 연동제어 수량 쓰기 | 사용안함 | 연동제어 좌우 등기구 수량 |
| T_ONOFF | 전체 센서 동작 On/Off 상태 값 쓰기 | 0 = Off, 1 = On | 전체 등기구 개수 |
| T_SEN | 전체 센서 감도레벨 값 쓰기 | 0 ~ 15, 0 = Off | |
| T_MAX | 전체 최대 밝기 값 쓰기 | 1 ~ 10 = 10% ~ 100% | |
| T_DIM | 전체 Dimming 속도 값 쓰기 | 1 ~ 255 mSec | |
| T_MIN | 전체 최소 밝기 값 쓰기 | 0 ~ 10 = 0%(Off) ~ 100% | |
| T_GAP | 전체 격등 설정/해제 상태 값 쓰기 | 0 =해제, 1 = 설정 | 사용안함 |
| T_LINK | 전체 연동제어 등기구 수량 쓰기 | 1 ~ 32개 | 전체 등기구 개수 |
| <표 2> JL2-F140-M LED Sensor Controller 통신 드라이버의 쓰기 명령어 종류와 출력 값 범위 | |||
설정 예1)
PORT:0, station:1, ADDRESS:0000, Extra1:ONOFF, Extra : 0 이라고 설정하고 아날로그 출력을 하면 JL2-F140-M LED Sensor Controller 의 1번 장비의 센서 동작 On/Off 상태 값(ON/OFF)을 설정 할 수 있다.
설정 예2)
PORT:0, station:1, ADDRESS:0000, Extra1:MAX, Extra : 0 이라고 설정하고 아날로그 출력을 하면 JL2-F140-M LED Sensor Controller 의 1번 장비의 최대 밝기 값을 설정 할 수 있다.
설정 예3)
PORT:0, station:1, ADDRESS:0003, Extra1:MIN, Extra : 0 이라고 설정하고 아날로그 출력을 하면 JL2-F140-M LED Sensor Controller 의 1번 장비의 최소 밝기 값 을 설정할 수 있다.
블록 쓰기
JL2-F140-M LED Sensor Controller 통신 드라이버의 블록쓰기는 지원하지 않는다.
<그림 4>는 JL2-F140-M LED Sensor Controller 장비의 모습이다.
 |
| <그림 4> JL2-F140-M LED Sensor Controller 장비의 모습 |
