Intellex-500 Fire Monitoring System 통신 드라이버



Intellex-500 Fire Monitoring System 통신드라이버는 화재 감지시스템 Intellex-500 장비와 통신을 위한 드라이버이다.



참고) Intellex-500 Fire Monitoring System 통신드라이버는 화재 감지시스템에서 보내오는 데이터를 WORD 메모리에 저장만 하는 구조로 되어있다.





1. 읽기 설정

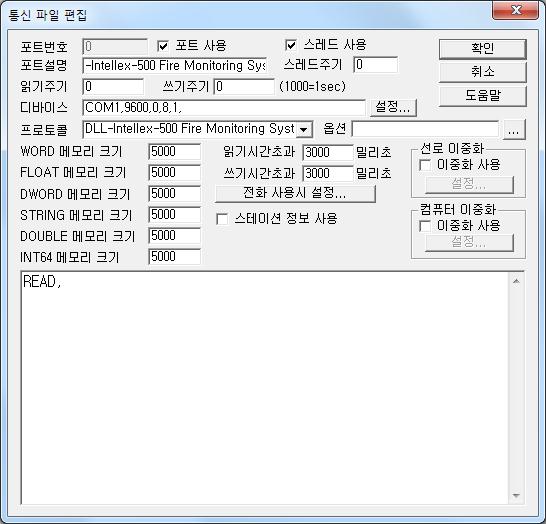

<그림 1>은 Intellex-500 Fire Monitoring System 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> Intellex-500 Fire Monitoring System 통신 드라이버의 통신파일 편집 예



<그림 1>에서 DEVICE는 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.





Intellex-500 Fire Monitoring System 통신드라이버의 읽기 작성 형식

Intellex-500 Fire Monitoring System 통신 드라이버는 'READ' 한 줄만 작성한다.



읽기 설정 예)

READ,


<표 1>은 Intellex-500 Fire Monitoring System 통신 드라이버의 읽은 값 저장위치와 내용이다.

읽은 값 저장위치(WORD memory) 및  내용 상태 값
 0 :  비상방송 상태 0 = 정상(방송 안함), 1 = 비상 방송 중
101 ~ 199 : 01-01 ~ 01-99 구역 화재발생 상태 0 = 정상,
1 = 화재 발생 중
201 ~ 299 : 02-01 ~ 02-99 구역 화재발생 상태
301 ~ 399 : 03-01 ~ 03-99 구역 화재발생 상태
401 ~ 499 : 04-01 ~ 04-99 구역 화재발생 상태
501 ~ 599 : 05-01 ~ 05-99 구역 화재발생 상태
601 ~ 699 : 06-01 ~ 06-99 구역 화재발생 상태
701 ~ 799 : 07-01 ~ 07-99 구역 화재발생 상태
801 ~ 899 : 08-01 ~ 08-99 구역 화재발생 상태
901 ~ 999 : 09-01 ~ 09-99 구역 화재발생 상태
1001 ~ 1099 : 10-01 ~ 10-99 구역 화재발생 상태
<표 1> Intellex-500 Fire Monitoring System 통신 드라이버의 읽은 값 저장위치와 내용



Intellex-500 Fire Monitoring System 통신 드라이버의 읽은 값은 WORD 메모리에 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타난다.

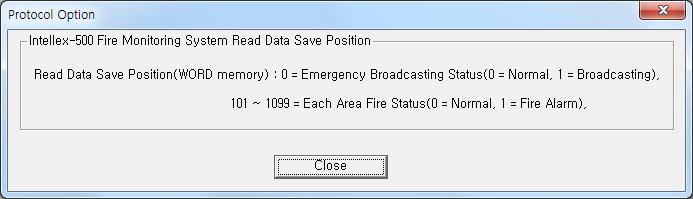

<그림 2>는 Intellex-500 Fire Monitoring System 통신 드라이버의 읽은 값 저장위치에 대한 설명을 보여주고 있다.

<그림 2> Intellex-500 Fire Monitoring System 통신 드라이버의 읽은 값 저장위치에 대한 설명





2. 쓰기 설정

Intellex-500 Fire Monitoring System 통신 드라이버의 쓰기 설정은 지원하지 않는다.
