GMPCII 통신 드라이버로 GIMAC II Plus 모델 설정

국내 LG 산전의 GIMAC II Plus 모델을 사용할 때는 GMPC II 통신 드라이버를 사용한다.

GIMAC II Plus 등의 장비는 일반적으로 상위에 GMPC를 ( 통신 컨버터, GMPC III, GMPC V 등 ) 이용하여 컴퓨터와 통신을 하므로 여기서는 GMPC와 통신하는 방법을 설명한다.

중요) GIMAC II Plus 모델은 기존 GIMAC II 프로토콜과 GIMAC II Plus 프로토콜을 선택(3번 항목 참조)하여 사용할 수 있는데 개발된 드라이버는 GIMAC II Plus 기준으로 개발되어있다.

        (GIMAC II 프로토콜은 GIMAC II 등을 사용하여 읽기/쓰기를 할 수 있다.)

1. 읽기 설정

<그림 1>은 GMPCII 통신 드라이버로 GIMAC II Plus 모델을 사용할 때의 통신 파일 편집 예이다.

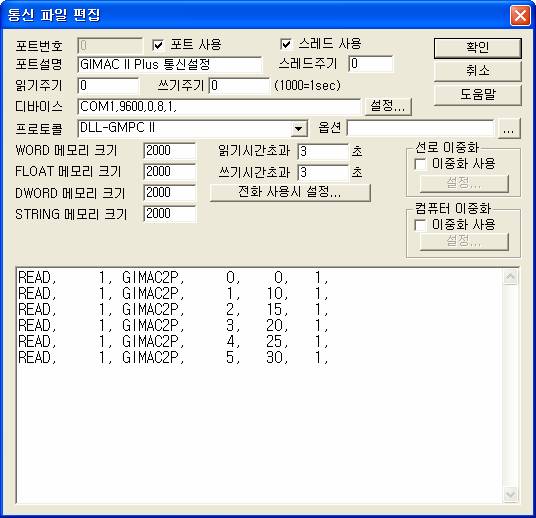

<그림 1> GMPCII 통신 드라이버로 GIMAC II Plus 모델의 통신 파일 편집 예

<그림 1>의 DEVICE 부분은 GMPC에 연결된 통신포트 ( 또는 TCP/IP, UDP/IP 등 ), 통신속도 ( IP 번지 ) 등을 순서대로 입력한다.

GMPC 장비의 통신속도 등의 조절은 장비 뒷면 또는 전면 버튼 ( GMPC III, GMPC V ) 등으로 설정한다.

GIMAC II Plus 사용 시의  읽기 작성 형식

GIMAC II Plus 장비의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) ID – 연결된 GIMAC II Plus 의 스테이션 번호. (0~255)

2) 장비종류 – GIMAC2P : GIMAC II Plus 기종.

3) 읽을 종류 - 읽고자 하는 영역 종류. (0, 1, 2, 3, 4, 5, 6 등,  GIMAC II Plus 설명서의 Cmd – 0x10 )

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 위치.

5) 읽는 크기 : 읽어올 크기. 항상 1로 설정. (읽을 종류에 따라 읽는 크기는 고정, <표 1>, <표 2> 참조.)

6) Sub1 명령 : 읽기 명령 Sub1 ( 읽을 종류에 따라 사용여부 결정 )

7) Sub2 명령 : 읽기 명령 Sub2 ( 읽을 종류에 따라 사용여부 결정 )

읽기 작성 예)

READ,     1,   GIMAC2P,     0,    0,   1,

READ,     1,   GIMAC2P,     1,   10,   1,

READ,     1,   GIMAC2P,     3,   15,   1,

READ,     1,   GIMAC2P,     3,   20,   1,

READ,     1,   GIMAC2P,     4,   25,   1,

READ,     1,   GIMAC2P,     5,   30,   1,

주의) GMPC II 통신 드라이버로 GIMAC II Plus 모델의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

<표 1>은 GIMAC II Plus 장비의 주요 읽을 종류별 데이터 내용과 형식이고 <표 2>는 상태정보 읽기에 대한 저장위치와 내용이다.

GIMAC II Plus의 상세한 Cmd ( 읽을 종류는 Cmd – 0x10  ), Sub1, Sub2 등은 GIMAC II Plus 사용설명서를 참조한다.

<표 1> GIMAC II Plus 장비의 주요 읽을 종류별 데이터 내용과 형식

<표 2> GIMAC II Plus 의 상태정보 읽기에 대한 저장위치와 내용

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

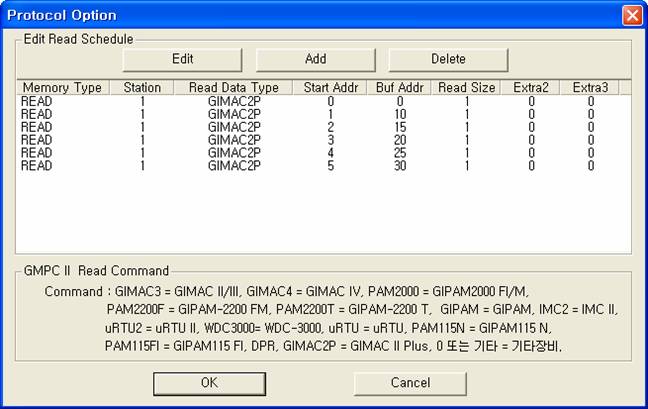

<그림 2> GMPCII 통신 드라이버로 GIMAC II Plus 모델의 읽기 설정 대화상자 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 3> GMPCII 통신 드라이버로 GIMAC II Plus 모델의 읽기 설정 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 출력 설정

출력설정으로 GIMAC II Plus 장비의 설정값 등을 변경할 수 있다.

GMPC II 통신 드라이버를 이용한 GIMAC II Plus 모델의 디지털 출력 설정

디지털 출력명령으로 부하, 제어 및 각종 설정 값을 Reset 시킬 수 있다.

디지털 출력 TAG 설정 시 필요한 설정 5 가지

1) PORT : GMPC와 연결된 PORT번호. ( 0 ~ 255 )

2) STATION : 설정된 GIMAC-IV 의 ID ( 0~255 ).

3) ADDRESS : 출력 종류번호를 16진수로 입력. Sub2 출력번호를 입력. (<표 4> 참조)

4) EXTRA1 : 장비 종류.

                     GIMAC2P – GIMAC II Plus 모델

5) EXTRA2 : 부하제어/Reset 또는 Clear 설정 명령구분.

                     0 – 부하제어 명령,

                     1 – Reset 또는 Clear 명령

<표 4> 디지털 출력명령을 위한 출력 종류번호와 내용

주의) GIMAC II Plus 장비의 디지털 출력은 항상 Remote 상태일 때에만 가능하다.

설정 예1)

PORT : 0  Station : 1,  ADDRESS : 0001  EXTRA1 : GIMAC2P,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIMAC II Plus 의 CB ON 제어를 할 수 있다.

단, CB ON 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예2)

PORT : 0  Station : 1,  ADDRESS : 0002  EXTRA1 : GIMAC2P,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIMAC II Plus 의 CB OFF 제어를 할 수 있다.

단, CB OFF 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예3)

PORT : 0  Station : 1,  ADDRESS : 0010  EXTRA1 : GIMAC2P,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIMAC II Plus 의 1번 DO 를 ON 시킬 수 있다.

단, DO ON 명령은 Remote 통신 상태이고 1번 DO 값이 OFF 일 때에만 출력이 가능하다.

설정 예4)

PORT : 0  Station : 1,  ADDRESS : 0018  EXTRA1 : GIMAC2P,  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIMAC II Plus 의 1번 DO 를 OFF 시킬 수 있다.

단, DO OFF 명령은 Remote 통신 상태이고 1번 DO 값이 ON 일 때에만 출력이 가능하다.

설정 예5)

PORT : 0  Station : 1,  ADDRESS : 0000  EXTRA1 : GIMAC2P,  EXTRA2 : 1 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIMAC II Plus 의 Vo MAX 값을 Reset 시킬 수 있다.

단 Vo MAX Reset 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

설정 예6)

PORT : 0  Station : 1,  ADDRESS : 0010  EXTRA1 : GIMAC2P,  EXTRA2 : 1 으로 설정하고 디지털 출력을 하면(출력 값은 상관없음) 1번 GIMAC II Plus 의 6번 DO ON Count 값을 Clear 시킬 수 있다.

단 DO ON Count Clear 명령은 Remote 통신 상태일 때에만 출력이 가능하다.

GMPC II 통신 드라이버를 이용한 GIMAC II Plus 모델의 아날로그 출력 설정

GIMAC II Plus 모델의 통신 드라이버는 아날로그 출력설정이 없다.

3. GIMAC II Plus 의 전원 및 통신 케이블 연결

GIMAC II Plus 장비의 뒷면 단자 대에 전원 통신 케이블을 아래와 같이 연결한다.

전원연결

<그림 4>와 같은 GIMAC II Plus 단자 대의 P( + ),  N( - ) 번 단자에 10  ~ 230V AC 전원을 연결한다.

<그림 5>는 GIMAC II Plus 모델의 전면 모습이다.

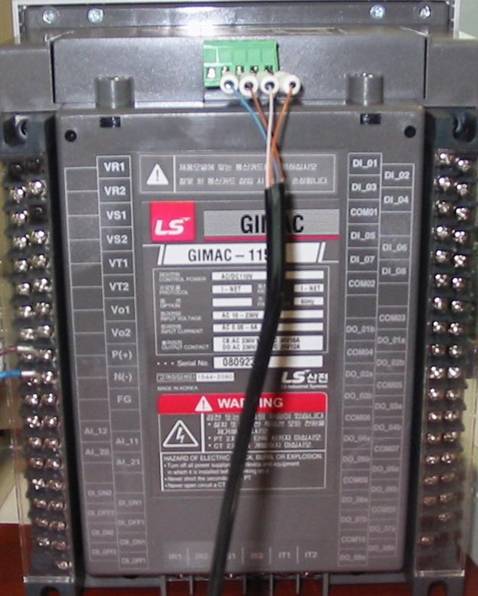

<그림 4> GIMAC II Plus 단자 대에 전원과 통신 케이블 등을 연결한 모습

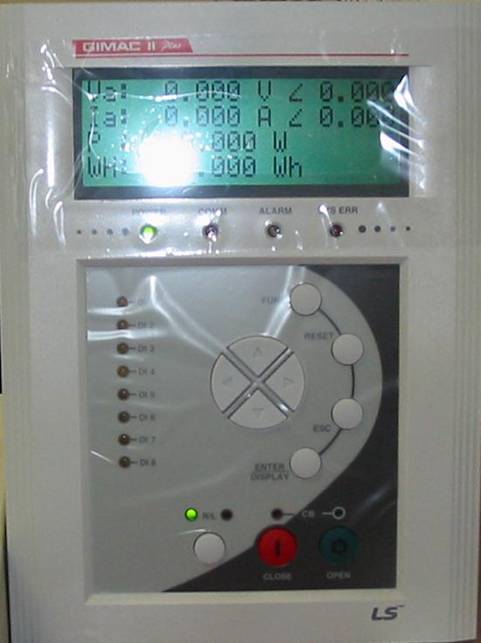

<그림 5> GIMAC II Plus 장비의 전면 모습

I-NET 통신 케이블 연결

GIMAC II Plus 의 Tx0 ,  Tx1, Rx0 , Rx1 단자에( 장비 측에서 본 Rx, Tx 임 ) I-Net RS-485  통신 케이블을 연결한다.

주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와  GIMAC II Plus을 연결할 때 Rx 선은 GIMAC II Plus의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.

GIMAC II Plus 의 프로토콜 종류 선택

GIMAC II Plus 는 기존 GIMAC II 프로토콜과 GIMAC II Plus 프로토콜을 선택하여 사용할 수 있는데 프로토콜은 다음과 같은 방법으로 선택한다.

1) GIMAC II Plus 장비의 ‘FUNC’ 버턴을 누르면 패스워드 입력화면이 나타난다.

2) 여기서 설정된 패스워드(기본 0000)를 입력한 후 ‘ENTER’ 버턴을 누르면 설정 주 화면이 나타난다.

3) ‘1. DEVICE CONFIG’ 를 선택한 후 ENTER를 누른 후 ‘2. COMM. SET’를 선택한다.

4) 표시된 화면 상태에서 오른쪽 화살표 버턴을 3번 누르면 ‘I-NET’ 을 선택할 수 있는 상태가 된다.

5) 이 상태에서 상, 하 버턴을 눌러서 G2(GIMAC II 프로토콜), G2+(GIMAC II Plus 프로토콜) 중의 프로토콜을 선택한다.

6) ‘ENTER’ 버턴을 눌러서 변경된 사항을 확인하고 장비전원을 재 투입한다.

주의) GMPC V 구입 시 제공되는 I-NET 케이블로 GMPC V와  GIMAC II Plus을 연결할 때 Rx 선은 GIMAC II Plus의 Tx 에 Tx 선은 Rx 에 연결해야 정상적인 통신이 이루어진다.

GMPC V 장비

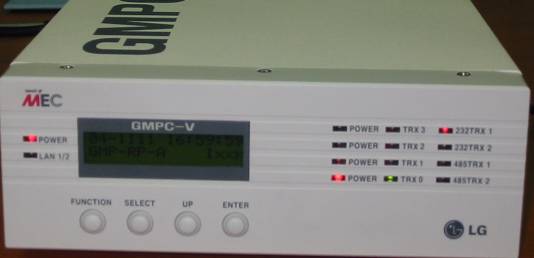

<그림 6>은 GMPC V 장비의 전면 모습이다.

<그림 6> GMPC V 장비의 전면 모습

참고) GMPC V 장비 설정 시  Password 입력 화면이 뜰 때 장비 전면의 4개의 조작버튼을 눌러서 Password를 입력한다. ( 초기 Password : FUNCTION, SELECT, UP, ENTER 버튼을 돌아가며 2번 누른다 )

장비설정 방법)

1. Time & Date    :    GMPC V의 날짜와 시간을 설정한다.

2. Model     :    GMPC V의 통신 프로토콜과 통신 방식을 설정한다.

Model | Protocol   : GMP(GMPC의 I-NET 프로토콜), MODBUS 프로토콜을 지정한다,

Model | Media     : GMPC V 와 연결을 원하는 통신 방식을 지정한다.

Model | Main Port  :  주 통신 포트를 지정한다. P(Primary), S(Secondary)

3. Serial    :   GMPC V 의 뒷면의 Com1,Com2 통신 방법을 설정한다.

4. Network(This)    :    GMPC V의 LAN1, LAN2 Ethernet 포트를 설정한다.

Network(This) | Ethernet Port  :  GMPC V의 뒷면의 주 통신포트를 설정한다.

Network(This) | IP_0            :  Primary Ethernet의 IP Address

Network(This) | Port_0 No_0   :  Primary Ethernet의 Port 번호

Network(This) | Netmask_0    :  Primary Ethernet의 Subnetmask

Network(This) | Gateway_0    :  Primary Ethernet의 Gateway

Network(This) | Host_IP0       :  Primary Ethernet에 접속하여 데이터를 가져가는 곳의 IP 주소

위의 설정을 완료 후 Enter 버튼을 이용하여 저장후 GMPC V를 전원 스위치로 재기동을 합니다.(재기동 하지 않을 시 설정 변경값이 적용되지 않음)

주의) GMPC V 장비로 컴퓨터와 Ethernet 통신을 할 경우에는 GMPC 의 IP 번지를 설정하고 컴퓨터의 ( Client ) IP 번지도 Network(This) | Host_IP0 부분을 이용하여 GMPC에 입력하고 네트워크 상의 Gateway가 없거나 IP공유기등을 사용할 경우에는 GMPC V의 Gateway 설정을 0.0.0.0 으로 설정해야만 통신이(TCP/IP 등 ) 가능하다.
