DA-7300 Data Logger

DA-7300 Data Logger 프로토콜

DA-7300 Data Logger 는 국내 동안정보산업에서 개발한 배출가스 감시용 장비이다.

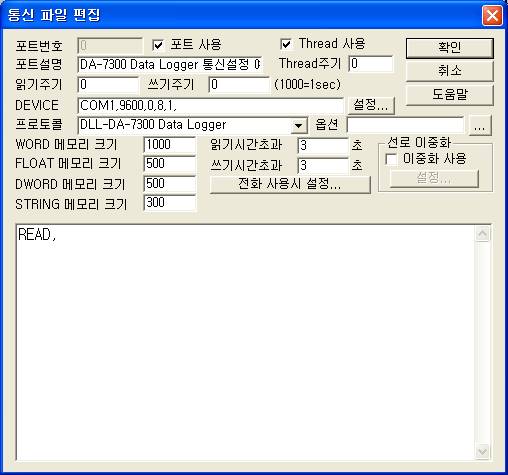

DA-7300 Data Logger 의 통신 드라이브의 DEVICE 설정은 연결된 통신포트 번호(COM1), 통신속도( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 입력한다.

DA-7300 Data Logger 의 통신속도 등은 장비의 앞면 설정키로 변경할 수 있다.

DA-7300 Data Logger 읽기 작성 형식

DA-7300 Data Logger의 통신 드라이브는 장비에서 보내오는 데이터를 받아서 메모리에 보관하는 구조로 작성되어 있기 때문에

읽기 설정은 READ, 한 줄만 작성하면 된다.

DA-7300 Data Logger 로부터 읽은 RPT1 ( 5분 평균값 ) 데이터는 <표 1> ~ <표 3>과 내용을 저장한다.

또한 RPT2 ( 1시간 평균값 ) 데이터는 <표 1> ~ <표 3>의 저장번지 + 100 에 읽은 내용을 저장한다.

<표 1> DA-7300 Data Logger 통신 드라이브의 WORD 메모리에 메모리 저장하는 내용과 저장위치

저장번지	FLOAT 메모리	비고
0 ~ 10	0 ~ 10 번 측정항목 측정치	실수 값

<표 2> DA-7300 Data Logger 통신 드라이브의 FLOAT 메모리에 메모리 저장하는 내용과 저장위치

<표 3> DA-7300 Data Logger 통신 드라이브의 STRING 메모리에 메모리 저장하는 내용과 저장위치

<표 4> 측정기, Data Logger 상태에 따른 값 표현내용

<표 5> 측정항목에 따른 번호 값

표현 값	단위	사용 측정항목
0	PPM	아황산가스, 질소산화물, 염화수소, 볼화수소, 암모니아, 염소가스, 일산화탄소
1	MGM	먼지
2	(%)	산소
3	M3H	유량
4	DEG	온도
16	***	측정기 또는 Data Log 상태가 정상 ( 0 ) 이 아닐 때
256	기타

<표 6> 측정단위에 따른 번호 값

주의) 현재 지원한 통신 드라이브는 장비에서 SEND 방식으로 프로토콜을 설정해야 통신이 가능하다. (Serial 포트 1번으로 통신)

DA-7300 Data Logger 통신 드라이브의 출력 설정은 없다.
