CHINO SE2000 는 CHINO 사의 연산형 Scanner 콘트롤러를 지원하는 통신 드라이브이다.

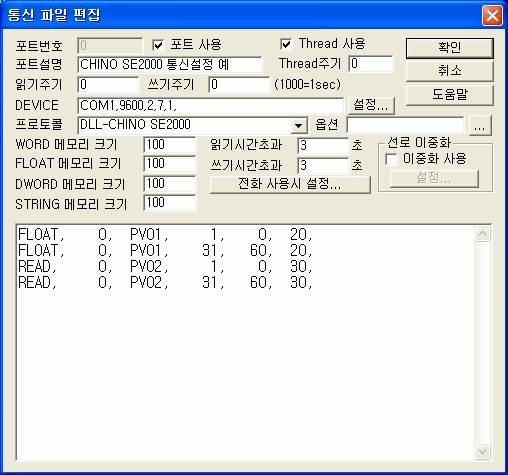

<그림 1>은 CHINO SE2000 드라이브로 통신설정을 한 예이다.
<그림 1> CHINO SE2000 드라이브의 통신설정 예
<그림 1>의 DEVICE 부분은 연결된 통신포트 ( COM1 ) , 통신속도 ( 9600 ), Parity Bit ( 2 ), Data Bit ( 7 ), Stop Bit ( 1 ), 순으로 입력한다.
SE2000 장비의 통신속도는 9600 ( 기본 설정 ), 19200, 중에서 설정할 수 있으며 Parity Bit, Data Bit, Stop Bit 도 (기본 설정 2, 7, 1) 설정에 따라 달라진다.
또한 SE2000 장비는 RS-422A (4 선식, RDA(R+), RDB(R-), SDA(T+), SDB(T-) ) 와 RS-485 ( 2 선식, SA ( + ), SB ( - ) ) 2 가지 통신모드를 지원한다.
CHINO SE2000 드라이브의 READ 작성 형식
CHINO SE2000 통신 드라이브의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – SE2000의 Station 번호. ( 0 ~ 31 )
2) DEVICE - 읽을 데이터 종류. ( <표 1> 참조 )
PV01 : Channel Data 읽기,
PV02 : Alarm Status 읽기,
SV02, SV20, SV21, SV22, SV23, SV25, SV30, SV50, SV53, SV54, SV55, SV56 : Parameter 읽기.
3) 읽을 주소 – 읽을 시작 Channel 번호.
1-30 : 단자에서 입력되는 CH,
31 ~ 60 : 연산 데이터.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리의 위치.
5) 읽는 크기 : 읽을 Channel 의 개수. (최대 20 ~ 30)
READ 예)
FLOAT, 0, PV01, 1, 0, 20,
FLOAT, 0, PV01, 31, 60, 20,
READ, 0, PV02, 1, 0, 30,
READ, 0, PV02, 31, 60, 30,
DEVICE 종류 |
내 용 |
읽기/쓰기 |
PV01 |
Channel Data 읽기 |
읽기 |
PV02 |
Alarm Status 읽기 |
|
SV02 |
경보 설정치 |
읽기/쓰기 |
SV20 |
입력종류 |
|
SV21 |
RJ 사용/미사용 |
|
SV22 |
Range 상/하한선 |
|
SV23 |
Scale 상/하한선 |
|
SV25 |
단위 |
|
SV30 |
경보모드 |
|
SV51 |
태그 |
|
SV53 |
경보출력 릴레이 |
|
SV54 |
경보출력 결선 |
|
SV55 |
차 경보 기준CH |
|
SV56 |
변화율 경보 샘플 수 |
|
| <표 1> SE2000의 읽을 종류와 내용 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH의 데이터 종류 Status | 0
: 단자 데이터, 1 : 연산 데이터 |
| 저장위치 + 1 | 읽은 첫 CH의 데이터 Status | 0
: Normal Data, 1 : + Over Range, + Scale Over, 2 : - Over Range, - Scale Over, 3 : 단선, 8 : 접점 데이터, 9 : 무효 (Range 미 설정) |
| 저장위치 + 2 | 읽은 첫 CH 데이터 값 | 소수점 3째 자리 포함 최대 7자리 |
| 저장위치 + 3 ~ 5 | 읽은 두 번째 CH Data | |
| 저장위치 + 6 ~ | … | |
| <표 2> PV01 읽을 종류 (Channel Data 읽기) 의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH Level 1 경보 Status | 00
= 경보 미 발생, 01 = 상한 경보발생 중, 02 = 하한 경보발생 중, 03 = 변화율 상한 경보발생 중, 04 = 변화율 하한 경보발생 중, 05 = 차 상한 경보발생 중, 06 = 차 하한 경보발생 중. |
| 저장위치 + 1 | 읽은 첫 CH Level 2 경보 Status | |
| 저장위치 + 2 ~ 3 | 읽은 두 번째 CH Level 1 ~ 2 Status | |
| 저장위치 + 4 ~ | … | |
| <표 3> PV021 읽을 종류 ( Alarm Status 읽기 ) 의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH Level 1 경보 설정치 | 소수점 포함 최대 7자리 |
| 저장위치 + 1 | 읽은 첫 CH Level 2 경보 설정치 | |
| 저장위치 + 2 ~ 3 | 읽은 두 번째 CH Level 1 ~ 2 설정치 | |
| 저장위치 + 4 ~ | … | |
| <표 4> SV02 읽을 종류 ( 경보 설정치 ) 의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH 입력종류 번호 | 2 자리 숫자0 : 미사용 |
| 저장위치 + 1 | 읽은 두 번째 CH 입력종류 번호 | |
| 저장위치 + 2 ~ | … | |
| <표 5> SV20 읽을 종류 ( 입력 종류 ) 의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH RJ 사용/미사용 | 1자리
숫자열전대 입력 시 0 : 외부의 보상회로 사용, 1 : 내부의 보상회로 사용.Pulse 입력 시 2 : 단순 적산 모드, 3 : 시간 ( 초 ) 적산 모드, 4 : 시간 ( 분 ) 적산 모드, 5 : 시간 ( 시 ) 적산 모드. |
| 저장위치 + 1 | 읽은 두 번째 CH RJ 사용/미사용 | |
| 저장위치 + 2 ~ | … | |
| <표 6> SV21 읽을 종류 ( RJ 사용/미사용 ) 의 통신 메모리 저장내용 및 위치 | ||
저 장 위 치 |
저 장 내 용 |
비고 |
저장위치 + 0 |
읽은 첫 CH 하한치 |
최대 7자리 |
저장위치 + 1 |
읽은 첫 CH 상한치 |
|
저장위치 + 2 ~ 3 |
읽은 두 번째 상/하한치 |
|
저장위치 + 4 ~ |
… |
|
| <표 7> SV22, SV23 ( Range, Scale 상/하한 값 ) 읽을 종류의 통신 메모리 저장내용 및 위치 | ||
저 장 위 치 |
저 장 내 용 |
비고 |
저장위치 + 0 |
읽은 첫 CH 단위 |
항상 STRING 메모리 읽은 내용저장.
최대 8개의 문자. |
저장위치 + 1 |
읽은 두 번째 단위 |
|
저장위치 + 2 ~ |
… |
|
| <표 8> SV25 읽을 종류 ( 단위 ) 의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH Level 1 경보모드 | 0 : 미사용, 1 : 하한경보, 2 : 상한경보, 3 = 변화율 상한 경보, 4 = 변화율 하한 경보, 5 = 차 상한 경보, 6 = 차 하한 경보. |
| 저장위치 + 1 | 읽은 첫 CH Level 2 경보모드 | |
| 저장위치 + 2 ~ 3 | 읽은 두 번째 경보모드 | |
| 저장위치 + 4 ~ | … | |
| <표 9> SV30 ( 경보모드 ) 읽을 종류의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH 태그 | 항상 STRING 메모리 읽은 내용저장.
최대 8개의 문자. |
| 저장위치 + 1 | 읽은 두 번째 태그 | |
| 저장위치 + 2 ~ | … | |
| <표 10> SV51 ( 태그 ) 읽을 종류의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH Level 1 경보출력 릴레이 | 3자리
0 : 미사용, 201 ~ 260 : AU7의 경보출력 릴레이. |
| 저장위치 + 1 | 읽은 첫 CH Level 2 경보출력 릴레이 | |
| 저장위치 + 2 ~ 3 | 읽은 두 번째 경보출력 릴레이 | |
| 저장위치 + 4 ~ | … | |
| <표 11> SV53 ( 경보출력 릴레이 ) 읽을 종류의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH Level 1 경보출력 결선 | 1자리
0 : OR, 1 : AND. |
| 저장위치 + 1 | 읽은 첫 CH Level 2 경보출력 결선 | |
| 저장위치 + 2 ~ 3 | 읽은 두 번째 경보출력 결선 | |
| 저장위치 + 4 ~ | … | |
| <표 12> SV54 ( 경보출력 결선 ) 읽을 종류의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH Level 1 차 경보 기준 CH | 2자리
1 ~ 60 사이의 값 |
| 저장위치 + 1 | 읽은 첫 CH Level 2 차 경보 기준 CH | |
| 저장위치 + 2 ~ 3 | 읽은 두 번째 차 경보 기준 CH | |
| 저장위치 + 4 ~ | … | |
| <표 13> SV55 ( 차 경보 기준 CH ) 읽을 종류의 통신 메모리 저장내용 및 위치 | ||
| 저 장 위 치 | 저 장 내 용 | 비고 |
| 저장위치 + 0 | 읽은 첫 CH Level 1 변화율 경보 Sample 수 | 2자리
1 ~ 20 사이의 값 |
| 저장위치 + 1 | 읽은 첫 CH Level 2 변화율 경보 Sample 수 | |
| 저장위치 + 2 ~ 3 | 읽은 두 번째 변화율 경보 Sample 수 | |
| 저장위치 + 4 ~ | … | |
| <표 14> SV56 ( 변화율 경보 Sample 수 ) 읽을 종류의 통신 메모리 저장내용 및 위치 | ||
<그림 1>에서 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서
READ 스케쥴을 작성할 수 있다.

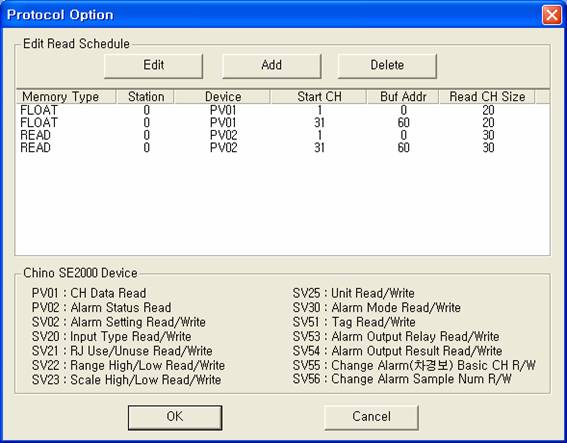

<그림 2> CHINO SE2000 드라이브의 옵션 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 READ 스케쥴을
작성한다.

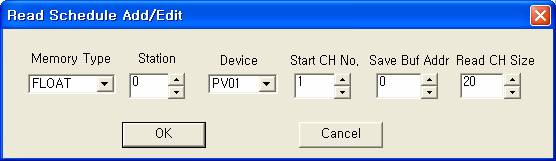

<그림 3> CHINO SE2000 드라이브의 READ 추가/편집 대화상자의 예
디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 요소는 아날로그 출력태그와 동일하고 출력 값(0, 1)만 다르다.
아날로그 출력 설정법
아날로그 출력은 입력한 데이터 값을 장비에 전송한다.
아날로그 출력 TAG 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호 (COM 번호가 아님)
2) STATION SE2000 Module의 Station 번호. ( 0 ~ 31 )
3) Address 출력할 Channel 번호.
1-30 : 단자에서 입력되는 CH,
31 ~ 60 : 연산 데이터.
4) Extra1 출력할 데이터 종류. ( <표 1> 참조 >
SV02, SV20, SV21, SV22, SV23, SV25, SV30, SV50, SV53, SV54, SV55, SV56 : Parameter 쓰기.
주의) SV25 ( 단위 설정 ), SV51 ( 태그 설정 ) 출력종류는 출력 데이터 종류에 단위, 태그값을 입력한다.
예1) SV25=V
예2) SV25=Cm
예3) SV51=Tag1
예4) SV51=Tag2
5) Extra2 출력 Level1, Level2 선택.
SV02, SV22, SV23, SV30, SV53, SV54, SV55, SV56 :
0 – Level1 또는 하한 값 출력,
1 – Level2 또는 상한 값 출력.
기타 – 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : SV02 EXTRA2 : 0 으로 입력하고 아날로그 출력을 하면 0번 Station, 1번 Channel의 Level1 경보 설정치를 설정( 최대 7자리 숫자 : -999999 ~ 9999999 )할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : SV02 EXTRA2 : 1 로 입력하고 아날로그 출력을 하면 0번 Station, 1번 Channel의 Level2 경보 설정치를 설정( 최대 7자리 숫자 : -999999 ~ 9999999 )할 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0002 EXTRA1 : SV20 EXTRA2 : 빈칸으로 입력하고 아날로그 출력을 하면 0번 Station, 2번 Channel의 입력종류를 설정( 0 : 미설정 )할 수 있다.
설정 예4)
PORT : 0 STATION : 0 ADDRESS : 0003 EXTRA1 : SV21 EXTRA2 : 빈칸으로 입력하고 아날로그 출력을 하면 0번 Station, 3번 Channel의 RJ 사용/미사용을 설정( 0 ~ 5 사이 값 )할 수 있다.
설정 예5)
PORT : 0 STATION : 0 ADDRESS : 0004 EXTRA1 : SV22 EXTRA2 : 0 으로 입력하고 아날로그 출력을 하면 0번 Station, 4번 Channel 의 Range 하한 경보 값을 설정( 최대 6자리 숫자 )할 수 있다.
설정 예6)
PORT : 0 STATION : 0 ADDRESS : 0005 EXTRA1 : SV23 EXTRA2 : 1 으로 입력하고 아날로그 출력을 하면 0번 Station, 5번 Channel 의 Scale 상한 경보 값을 설정( 최대 7자리 숫자 : -999999 ~ 9999999 )할 수 있다.
설정 예7)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : SV25=V EXTRA2 : 빈칸으로 입력하고 아날로그 출력을 하면 0번 Station, 1번 Channel 의 단위를 V 로 설정( 최대 8자리 문자,숫자 등 )할 수 있다.
설정 예8)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : SV30 EXTRA2 : 1 로 입력하고 아날로그 출력을 하면 0번 Station, 1번 Channel 의 Level2 경보모드를 설정( 0 ~ 6 사이 값 )할 수 있다.
설정 예9)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : SV51=Tag100 EXTRA2 : 빈칸으로 입력하고 아날로그 출력을 하면 0번 Station, 1번 Channel 의 태그를 Tag100 으로 설정( 최대 8자리 문자,숫자 등 )할 수 있다.
설정 예10)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : SV53 EXTRA2 : 0 으로 입력하고 아날로그 출력을 하면 0번 Station, 1번 Channel 의 Level1 경보출력 릴레이를 설정( 201 ~ 260 사이 값 )할 수 있다.
설정 예11)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : SV54 EXTRA2 : 1 로 입력하고 아날로그 출력을 하면 0번 Station, 1번 Channel 의 Level2 경보출력 결선을 설정( 0 : OR, 1 : AND )할 수 있다.
설정 예12)
PORT : 0 STATION : 0 ADDRESS : 0002 EXTRA1 : SV55 EXTRA2 : 1 로 입력하고 아날로그 출력을 하면 0번 Station, 2번 Channel 의 Level2 차 경보 기준 CH를 설정( 1 ~ 60 사이 값 )할 수 있다.
설정 예13)
PORT : 0 STATION : 0 ADDRESS : 0003 EXTRA1 : SV55 EXTRA2 : 0 으로 입력하고 아날로그 출력을 하면 0번 Station, 3번 Channel 의 Level1 변화율 경보 Sample 수를 설정( 1 ~ 20 사이 값 )할 수 있다.
통신 케이블 연결
CHINO SE2000은 RS-485/422 방식으로 결선할 수가 있는데 <그림 4>는 RS-422A 통신 Cable의 결선방법 이고 <그림 5>는 RS-485 결선방법 이다.

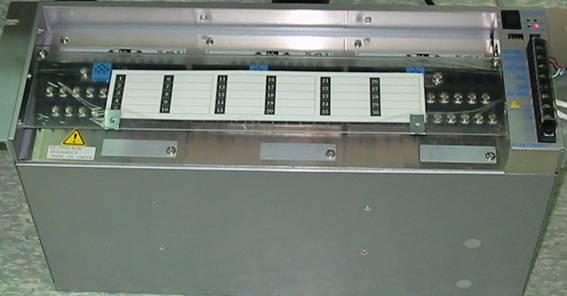

<그림 8>은 SE2000 장비에 RS-422A 통신케이블과 기본전원을 연결한 모습이고 <그림 7>은 SE2000 장비의 모습이다.
SE2000 측 컴퓨터 측 RS-422 단자
SDA 단자 (T+) ------------------------- R+
SDB 단자 (T-) ------------------------- R-
RDA 단자 (R+) ------------------------- T+
RDB 단자 (R-) ------------------------- T-
<그림 4> CHINO SE2000 과 Computer사이의 RS-422A 통신 Cable 연결방법
SE2000 측 컴퓨터 측 RS-485 단자
SA (SDA) 단자 (+) ------------------------- +
SB (SDB) 단자 (-) ------------------------- -
<그림 5> CHINO SE2000 과 Computer사이의 RS-485 통신 Cable 연결방법

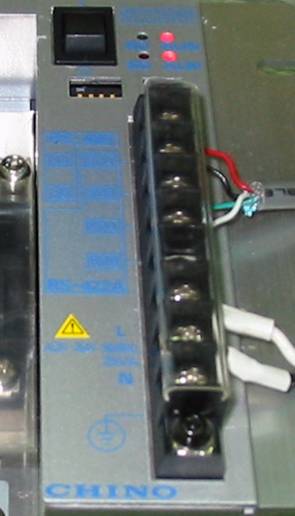

<그림 6> Chino SE2000의 통신 케이블( RS-422 )과 기본전원을 연결한 예
RS-422A/485 통신종류 설정
CHINO SE2000 장비 기본전원 입력부 왼쪽 아래에는 <그림 7>과 같은 RS-422A/485 통신 종류를 설정하는 DIP 스위치가 있다.
<그림 7>의 DIP 스위치를 위로 올리면 RS-485 통신모드이고 아래로 내리면 RS-422A 통신모드이다.
<그림 7> Chino SE2000의 RS-422A/485 통신종류 설정 DIP 스위치
위 치 |
통신종류 |
상 |
RS-485 |
하 |
RS-422A |
| <표 15> DIP 스위치 방향에 따른 통신종류 | |
기본 전원연결
CHINO SE2000 장비의 기본전원은 <그림 6>의 L, N 단자에 AC 81 ~ 264V 50/60 HZ ( 25VA ) 을 연결한다.
<그림 8> Chino SE2000의 모습
장비 어드레스
Chino SE2000 장비의 어드레스 (Station) 는 0 ~ 31 로 설정할 수 있다.
SE2000 장비 어드레스는 <그림 9>의 DIP 1 ~ 2의 스위치로 <표 16>과 같이 설정한다.

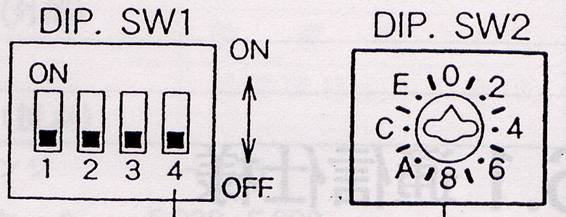

<그림 9> Chino SE2000의 장비 어드레스 설정 DIP 스위치

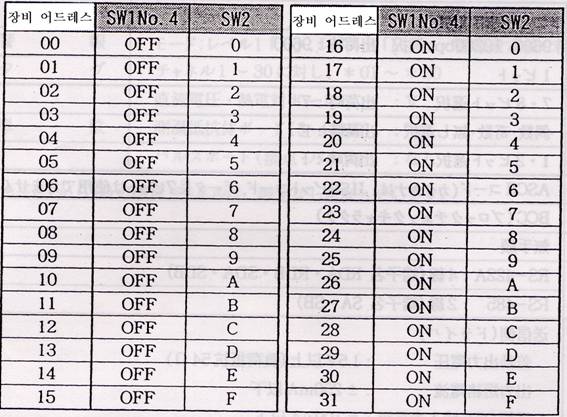

<표 16> DIP 1 ~ 2 스위치에 따른 장비 어드레스(Station)
