전체태그 보기

감시 프로그램의 ‘보기|전체태그 보기’를 선택하면 <그림 1>의 예와 같은 전체태그 보기화면이 열린다.

전체태그 보기는 아날로그 입력, 아날로그 출력, 디지털 입력, 디지털 출력, 문자열 태그, 그룹태그 등 모든 태그 값과 설정상태 등을 감시하거나 제어할 수 있다.

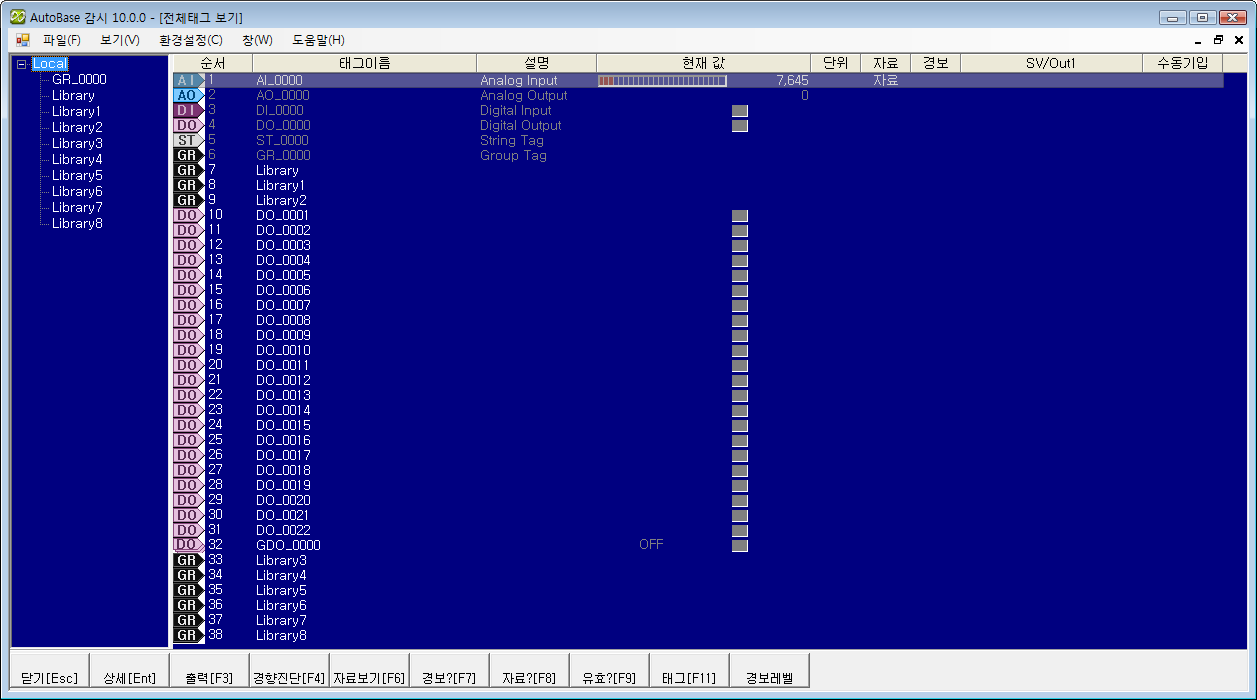

<그림 1> 전체태그 보기화면의 예

<그림 1>의 전체태그 보기 왼쪽에는 그룹에 대한 트리가 있으며 오른쪽에는 각 그룹에 속한 태그의 이름, 설명, 현재 값, 설정상태 등이 표시되어 있다.

전체태그 리스트에서 태그의 선택은 마우스 왼쪽버튼으로 원하는 리스트를 선택하거나 키보드의 상,하 방향키 및 Page Up, Page Down, Home(리스트의 처음), End(리스트의 마지막) 등으로 선택한다.

전체태그 보기의 배경색상, 태그색상, 설명색상, 글자색상, 글꼴, 글자의 크기 등은 ‘환경설정|사용색상’, ‘환경설정|사용글꼴’의 메뉴에서 설정할 수 있다.

전체태그 보기화면의 아래 쪽에는 , , , , , , , , , 와 같은 메뉴버튼이 있다.

전체태그 보기화면의 왼쪽 트리의 ‘Local’은 최상위 그룹이고 밑으로 상위 그룹에 포함된 그룹이 표시된다.

왼쪽 트리에서 그룹을 선택하면 오른쪽 리스트에 그룹에 포함되어 있는 각 태그가 나열된다.

전체태그 보기의 ‘Local’ 트리를 선택한 후 마우스 오른쪽 버튼을 누르면 <그림 2>와 같은 단축메뉴가 나타난다.

<그림 2> ‘Local’ 트리의 단축메뉴

전체태그 보기 ‘Local’ 트리의 단축메뉴는 다음과 같은 메뉴가 있다.

전체태그 보기 설정 : Local 트리에 대한 설정.

닫기 : Local 트리 단축메뉴를 닫는다.

전체태그 보기 그룹에 대한 트리 표시부분의 각 그룹을 선택한 후 마우스 오른쪽 버튼을 누르면 <그림 3>과 같은 단축메뉴가 나타난다.

<그림 3> 각 그룹 트리의 단축메뉴

전체태그 보기 각 그룹 트리의 단축메뉴는 다음과 같은 메뉴가 있다.

그룹속성 설정 : 그룹태그의 속성 수정 대화상자를 연다.

닫기 : 단축메뉴를 닫는다.

전체태그 보기의 태그 리스트에서 태그를 선택한 후 마우스 오른쪽 버튼을 누르면 <그림 4>와 같은 태그 리스트의 단축메뉴가 나타난다.

전체태그 보기의 태그 리스트 단축메뉴 또는 메뉴버튼을 이용하여 다음과 같이 다른 메뉴로 이동하거나 설정 등의 작업을 할 수 있다.

닫기 : 버튼을 누르면 전체태그 보기 화면을 닫는다.

상세보기로 이동 : 버튼, 태그 리스트 단축메뉴의 ‘상세 보기’ 또는 마우스 왼쪽버튼을 더블클릭 하여 각 태그 종류별 상세화면으로 이동.

아날로그 입력 상세 : 아날로그 입력태그를 선택한 후 상세보기 버튼 등을 눌렀을 때.

아날로그 출력 상세 : 아날로그 출력태그를 선택한 후 상세보기 버튼 등을 눌렀을 때.

디지털 입력 상세 : 디지털 입력태그를 선택한 후 상세보기 버튼 등을 눌렀을 때.

디지털 출력 상세 : 디지털 출력태그를 선택한 후 상세보기 버튼 등을 눌렀을 때.

그룹 상세 : 선택한 그룹의 내용으로 전체태그 보기 화면이 바뀐다.

주의) 문자열 태그, DoGroup 태그 및 비활성 태그를 선택하면 상세보기 버튼은 활성화되지 않는다.

출력 : 버튼 또는 태그 리스트 단축메뉴의 ‘현재 값 변경’을 선택하여 아날로그, 디지털, 문자열 등의 현재 값을 변경할 수 있다.

아날로그 입력 설정치 변경 : 아날로그 입력태그 연결 종류가 메모리, 시스템 태그이거나 PLC_SCAN 태그 등이면서 AO SV 가 설정된 태그일 경우.

아날로그 출력 값 변경 : 아날로그 출력태그를 선택한 후 출력버튼 등을 눌렀을 때.

디지털 입력값 변경 : 디지털 입력태그 연결 종류가 메모리, 시스템 태그이거나 PLC_SCAN 태그 등이면서 OUT1, OUT2가 설정된 태그일 경우.

디지털 출력값 변경 : 디지털 출력태그를 선택한 후 출력버튼 등을 눌렀을 때.

문자열 변경 : 문자열 태그를 선택한 후 출력버튼 등을 눌렀을 때.

디지털 출력 그룹값 변경 : DoGroup 태그를 선택한 후 출력버튼 등을 눌렀을 때.

주의) 그룹 태그 또는 비활성 태그를 선택하면 출력버튼은 활성화 되지 않는다.

경향진단 : 버튼 또는 태그 리스트 단축메뉴의 ‘1시간 ~ 30일 경향진단’을 선택하여 아날로그, 디지털 경향진단 화면으로 이동.

아날로그 입력 경향진단 : 아날로그 입력태그를 선택한 후 경향진단 버튼 등을 눌렀을 때.

디지털 입력 경향진단 : 디지털 입력태그를 선택한 후 경향진단 버튼 등을 눌렀을 때.

주의) 아날로그 출력, 디지털 출력, 문자열, 그룹, DoGroup 또는 비활성 태그를 선택하면 경향진단 버튼은 활성화 되지 않는다.

자료보기 : 버튼 또는 태그 리스트 단축메뉴의 ‘분별 ~ 월별 경향진단’을 선택하여 아날로그, 디지털 자료보기 화면으로 이동.

아날로그 입력 자료보기 : 아날로그 입력태그를 선택한 후 자료보기 버튼 등을 눌렀을 때.

디지털 입력 자료보기 : 디지털 입력태그를 선택한 후 자료보기 버튼 등을 눌렀을 때.

주의) 아날로그 출력, 디지털 출력, 문자열, 그룹, DoGroup 또는 비활성 태그를 선택하면 자료보기 버튼은 활성화 되지 않는다.

경보여부 설정 : 버튼을 선택하여 아날로그 입력, 디지털 입력 태그의 경보 여부를 설정할 수 있다.

주의) 아날로그 출력, 디지털 출력, 문자열, 그룹 또는 DoGroup 태그를 선택하면 경보여부 설정 버튼은 활성화 되지 않는다.

자료저장 여부 설정 : 버튼을 선택하여 아날로그 입력, 디지털 입력 태그의 자료저장 여부를 설정할 수 있다.

주의) 아날로그 출력, 디지털 출력, 문자열, 그룹 또는 DoGroup 태그를 선택하면 자료저장 여부 설정 버튼은 활성화 되지 않는다.

유효태그 여부 설정 : 버튼을 선택하여 아날로그, 디지털, 문자열, 그룹, DoGroup 태그의 유효여부를 설정할 수 있다.

태그 속성 수정 : 버튼 또는 태그 리스트 단축메뉴의 ‘태그 속성수정’을 선택하여 아날로그, 디지털, 문자열, 그룹, DoGroup 태그의 속성을 수정.

경보레벨 설정 : 버튼을 선택하여 아날로그 입력 태그에 대한 HiHi, High, Low, LoLo 경보레벨을 설정할 수 있다.

주의) 아날로그 출력, 디지털 입/출력, 문자열, 그룹 또는 DoGroup 태그를 선택하면 경보레벨 설정 버튼은 활성화 되지 않는다.

아날로그 입력 : 태그 리스트 단축메뉴의 ‘아날로그 입력’을 선택하여 아날로그 입력 보기화면을 연다.

아날로그 출력 : 태그 리스트 단축메뉴의 ‘아날로그 출력’을 선택하여 아날로그 출력 보기화면을 연다.

디지털 입력 : 태그 리스트 단축메뉴의 ‘디지털 입력’을 선택하여 디지털 입력 보기화면을 연다.

디지털 출력 : 태그 리스트 단축메뉴의 ‘디지털 출력’을 선택하여 디지털 출력 보기화면을 연다.

문자열 태그 : 태그 리스트 단축메뉴의 ‘문자열 태그’를 선택하여 문자열 태그 보기화면을 연다.

수동기입 : 태그 리스트 단축메뉴의 ‘수동기입’을 선택하여 아날로그 입력, 디지털 입력 수동기입(스캔금지) 설정.

아날로그 입력 수동기입 : 아날로그 입력태그에 대한 수동기입(스캔금지) 설정 및 해제.

디지털 입력 수동기입 : 디지털 입력태그에 대한 수동기입(스캔금지) 설정 및 해제.

주의) 비활성 태그, 아날로그 출력, 디지털 출력, 문자열, 그룹 또는 DoGroup 태그를 선택하면 수동기입 단축메뉴는 활성화 되지 않는다.

태그 이름/위치 찾기 : 태그 리스트 단축메뉴의 ‘태그 이름/위치 찾기’를 선택하여 태그의 이름 또는 위치번호로 태그를 찾는 기능.

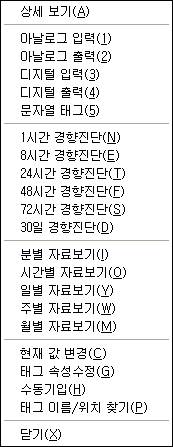

<그림 4> 태그 리스트의 단축메뉴
