OFF 시간
엑셀 리포트(Excel Report)의 자료요소 입력( 또는 수정 ) 메뉴를 선택하여 <그림 1>과 같이 ‘OFF 시간’을 선택한 후 ‘확인’ 버턴을 선택하면 <그림 2>의 OFF 시간 자료요소 입력(수정) 대화상자가 나타난다.

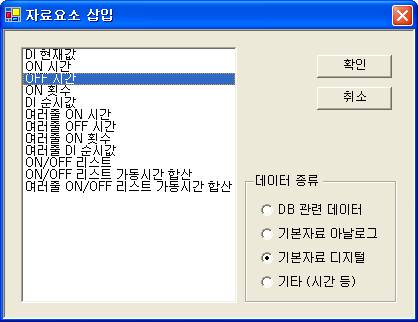

<그림 1> 자료요소 삽입(입력) 대화상자에서 OFF 시간을 선택한 모습

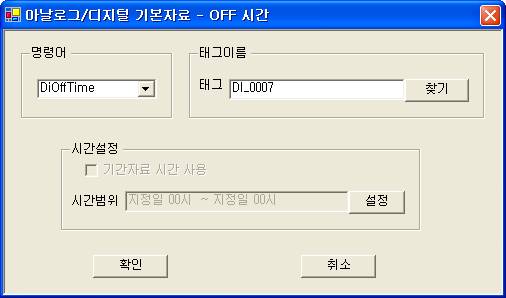

<그림 2> OFF 시간 자료요소 내용 입력(수정) 대화상자
OFF 시간 자료요소 내용 입력
<그림 2>에서 OFF 시간의 자료요소 내용을 입력(수정) 할 수 있는데 다음과 같은 요소들을 입력한다.
명령어 – 나열된 명령인식 문장 중에서 선택한다. ( 기본 : DiOffTime )
태그이름 – 감시 프로그램에서 사용하는 디지털 태그이름을 입력하거나
아이콘을 눌러서 선택한다.
시간범위 – OFF 시간을 읽을 시간범위를 설정
자료요소의 인자 |
내용 |
입력유형 |
비고 |
명령어 |
환경설정에서 설정한 명령어를 선택 |
필수 |
|
태그 이름 |
감시 프로그램의 태그 이름 |
필수 |
|
시간범위 |
읽을 자료의 시간범위를 설정 |
필수 |
기준시간을 기준 |
<표 1> OFF 시간 자료요소의 인자와 내용
OFF 시간 자료요소를 셀에서 직접 입력
OFF 시간 자료요소를 셀에서 직접입력 할 경우는 다음과 같은 순서로 명령 구분문자로 구분하여 입력한다.
명령 인식문자, 명령어, 태그이름, 시간종류, 시작시간, 끝 시간, 상위 시작시간, 상위 끝 시간, 기간자료 시간 사용 여부
입력 예) $DiOffTime:DI_0007:HH:0:0:0:0:0
주의) 현재 OFF 시간 자료요소는 기간자료 시간 사용여부는 사용하지 않는다.
OFF 시간 자료는 편집시트에 입력한 자료요소 개수 만큼 실행시트에 표시된다.
참조) OFF 시간 자료요소의 예는 ON 시간 자료요소의 예와 동일하고 자료 값과 명령어만 다르다.
