HSPV-300x Inverter 통신 드라이버

HSPV-300x Inverter 통신드라이버는 한솔테크닉스의 계통연계형 인버터와 통신을 위한 드라이버이다.

<그림 1>은 HSPV-300x Inverter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

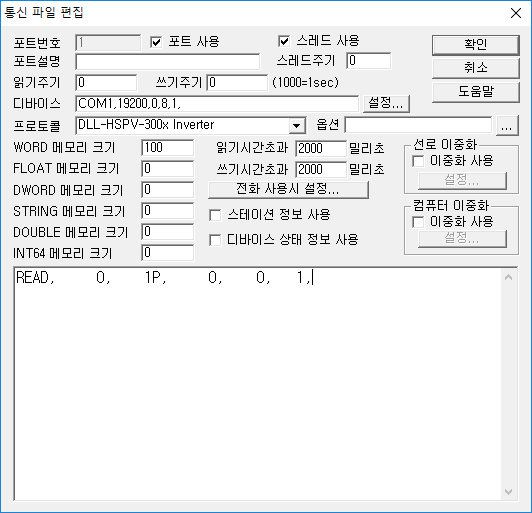

<그림 1> HSPV-300x Inverter 통신 드라이버의 통신파일 편집 예

<그림 1>에서 연결된 통신포트( COM1 ), 통신속도( 19200 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

HSPV-300x Inverter 드라이버의 읽기 작성 형식

HSPV-300x Inverter 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 0 ~ 255 사이의 장비번호를 입력.

2) 읽을 명령어 – 1P, 3P 중에서 설정. ( 1P : 단상, 3P : 3상, <표 1> 참조 )

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 1, 1P, 0, 0, 1,

<표 1>은 HSPV-300x Inverter 통신 드라이버의 읽기 명령어 종류별 읽은 값 저장위치와 내용이고, <표 2>는 비트 별 H/W, S/W Fault data 내용이다.

읽기 명령어	내용	통신메모리 저장위치	비고
1P	단상 데이터 읽기	저장위치 + 0 : 통신 상태 값 (06h : 정상, 15h : 이상) 저장위치 + 1 : 읽은 Phase (11h : 단상, 33h : 3상) 저장위치 + 2 : Error code(00h : 정상, E1h : ENQ error, E2h : Kind error, E3h : check sum error, E4h : port error) 저장위치 + 3 : 현재 발전량(Word 단위) 저장위치 + 4 : 하루 발전량(Double Word 단위) 저장위치 + 5 : 총누적 발전량(Double Word 단위) 저장위치 + 6 : 입력전압 A (Word 단위) 저장위치 + 7 : 입력전류 A (Float 단위, 소수점 1자리) 저장위치 + 8 : 입력전압 B (Word 단위) 저장위치 + 9 : 입력전류 B (Float 단위, 소수점 1자리) 저장위치 +10 : 입력전압 R (Word 단위) 저장위치 +11 : 입력전류 R (Float 단위, 소수점 1자리) 저장위치 +12 : 입력전압 S (Word 단위) 저장위치 +13 : 입력전류 S (Float 단위, 소수점 1자리) 저장위치 +14 : 입력전압 T (Word 단위) 저장위치 +15 : 입력전류 T (Float 단위, 소수점 1자리) 저장위치 +16 : H/W Fault data( 16 bit 별 상태 값, <표 2 참조> ) 저장위치 +17 : S/W Fault data( 16 bit 별 상태 값, <표 2 참조>)	통신 상태 값이 06h 이고 Error code 가 0일 떄에만 저장위치 + 3 ~ 저장위치 +17 의 값이 저장된다.
3P	3상 데이터 읽기
<표 1> HSPV-300x Inverter 통신 드라이버의 읽기 명령어 종류별 읽은 값 저장위치와 내용

HSPV-300x Inverter 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

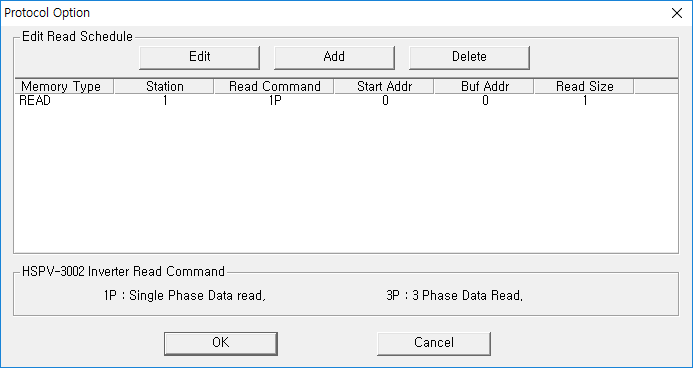

<그림 2> HSPV-300x Inverter통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 3> HSPV-300x Inverter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

HSPV-300x Inverter 드라이버의 쓰기 설정은 없다.
